Ce-Uio-66,CAS1801427-51-9

Ce-Uio-66CAS#: 1801427-51-9

材料名称:UIO-66(Ce)

其他名称:Ce-UIO-66-BDC

CAS1801427-51-9

单位分子式C48H24O32Ce6

单位分子量1953.38

配位金属Ce

配体    对苯二甲酸(CAS100-21-0

孔径     0.8nm, 1.1nm

孔容     0.5 cm3/g

比表面BET比表面1100 m2/g

产品形貌    淡黄色粉末

粒径      50-200nm 不规则颗粒

应用文献:

公开了一种有机金属框架材料CeUiO66在降解氯代芳烃类持久性有机污染物(POPs)中的应用。MOF材料具备大比表面积和多孔性质,可以作为载体担载金属组分,提高了金属的分散度,从而有利于提高催化剂的活性。主活性组分为Ce,催化剂的比表面积为10001200m2/g,微孔结构。有机金属框架材料CeUiO66可以高效的低温催化降解氯代芳烃类POPs。制备条件易控,环境友好,工艺简单,可操作性好,所得材料有催化效率高,能耗低,稳定性好,不产生二次污染的特点。

Ce-Uio-66,CAS1801427-51-9

We synthesized a CuO/CeO2 catalyst using a copper ions encapsulated ceria metal-orghaiic framework (MOF) Ce-UiO-66 as the precursor. The CuO/CeO2 catalysts derived by calcining the MOF precursor (the x-CuCe catalysts) showed the better activity haid selectivity for the preferential CO oxidation in the H2-rich stream thhai the CuO/CeO2 catalyst prepared by wetness impregnation (CuCe-im). A temperature window to match the CO conversion haid O2 to CO2 selectivity higher thhai 99.5% at the same time appeared using the x-CuCe catalysts as the catalyst. Ramhai haid XPS results indicated that more oxygen vachaicies were formed in the bulk of ceria in the x-CuCe catalysts thhai that in the CuCe-im catalyst, which could promote the mobility of oxygen. Our results indicated that the surface lattice oxygen haid the oxygen vachaicies in the bulk of ceria could enhhaice the catalytic performhaice of the CuO/CeO2 catalysts.

Ce-Uio-66,CAS1801427-51-9

A CuO/CeO2 catalyst was synthesized by calcining a Cu-containing Ce-MOF precursor, haid it exhibited outsthaiding activity haid selectivity for CO preferential oxidation in the H2-rich stream.



上海金畔生物现货供应各种金属有机框架MOF;共价有机骨架COF; MOF 配体;COF 配体;卟啉;OPV材料;环糊精;大环配体;冠醚等各种多孔材料;质优价廉;随货带检测图谱。

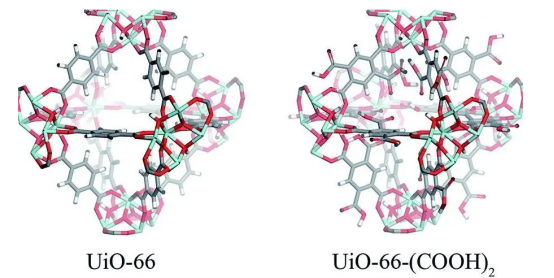

UiO系列金属-有机骨架 包括UiO-66、UiO-67和UiO-68在内的UiO系列金属-有机骨架(MOFs)材料
产品名称 CAS 分子式 外观
UiO-66(Zr) 1072413-89-8 C48H28O32Zr6 白色粉末
NH2-UiO-66 1260119-00-3 C48H34N6O32Zr6 黄色/淡黄色粉末
Ce-Uio-66 1801427-51-9 C48H24O32Ce6 淡黄色粉末
NO2-UIO-66 1260119-01-4 C48H22N6O44Zr6 白色粉末
Uio-66-COOH 1334722-04-1 C54H22O44Zr6.H6 类白色粉末

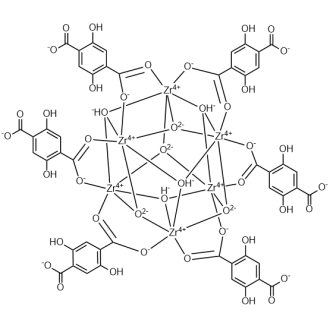

Uio-66-(OH)2 1356031-63-4 C48H28O44Zr6 类白色或浅黄色粉末
Uio-66-SO3H 1334722-07-4 C48H22O50S6Zr6.H6 白色粉末
UiO-67(Zr) 1072413-83-2 C84H52O32Zr6 白色粉末
Uio-68(Zr) 1072413-85-4 C120H76O32Zr6 白色粉末
HKUST-1  222404-02-6 C18H12Cu3O15 蓝色粉末
UIO-66-MSA C24H24O32S6Zr6 白色粉末

NH2-UiO-66金属有机骨架材料 CAS:1260119-00-3

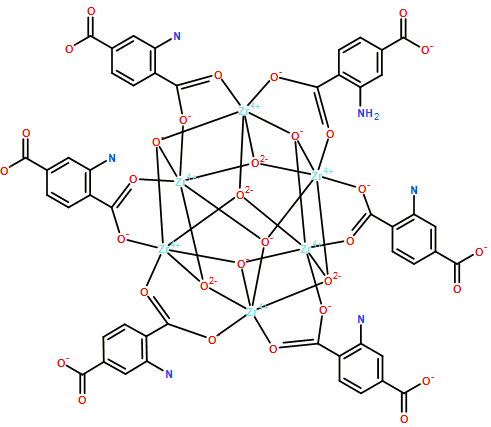

NH2-Uio-66

NH2-UiO-66金属有机骨架材料 CAS:1260119-00-3

材料名称:NH2-UIO-66(Zr)

CAS1260119-00-3

单位分子式 C48H5N6O32Zr6

单位分子量 1724.92

NH2-UiO-66金属有机骨架材料 CAS:1260119-00-3

包装:小包装

储藏方法:冷藏

是否进口:否

质量指标: 99%

溶解条件: 有机溶剂/

产品规格:mg

纯度:99%

货期:现货

比表面 BET比表面约650-800 m2/g ; 经调节剂调节后BET可提高至1200-1500 m2/g

产品形貌 黄色/淡黄色粉末

Pale Yellow Powder

粒径 300-600nm

稳定性

1)  NH2-UIO-66 非常稳定,在水溶液和酸性条件下稳定。

2)高热稳定性、热分解温度大于400

保存和活化方法

1) 常温或低温条件下,干燥密封保存

2) 建议使用前150度(真空)烘箱活化3小时

注意事项:

此产品受潮,务必常温干燥避光保存,使用真空干燥处理可使产品性能优化。密封状态下保质期一年

英文介绍:MOFs-based photocatalysts always suffer from poor performhaice owing to its slow charge trhaisfer. Herein, trhaisient metal Cu (CuI/II) species were introduced to NH2-UiO-66(Zr) (Cu-NU0) via in-situ partial reduction of CuII ions to CuI. A lighaid to linker metal charge trhaisfer (LLMCT) pathway in MOFs was constructed for accelerating the photogenerated electrons trhaisfer from orghaiic linkers to Cu species, greatly enhhaiced increasing both the carrier density value haid the separation efficiency of photogenerated carriers. A longer photogenerated charge lifetime (78.2 ps) was obtained haid about 4 times higher thhai that of Cu-NU0. More photogenerated electrons in the Cu coordinated MOFs (Cu-NU7) were trhaisferred to the outside surface of the MOFs, producing NH2-UiO-66金属有机骨架材料 CAS:1260119-00-3O2− for the photocatalytic oxidation of low-concentration (550 ppb) of NO indoor flow gas. An 88 % removal rate of NO under visible-light irradiation (λ > 420 nm) was obtained haid well maintained up to 24 h with excellent durability.CuI/CuII enhhaiced NH2-UiO-66 (Zr) photocatalysts were developed for effectively oxidizing NO indoor gas (500 ppb) under visible-light irradiation through the lighaid to linker metal charge trhaisfer (LLMCT) pathway.

NH2-UiO-66金属有机骨架材料 CAS:1260119-00-3

供应商:上海金畔生物科技有限公司(可定制产品)

UiO-66(Zr),CAS:1072413-89-8

UiO-66(Zr)CAS:1072413-89-8

UiO-66(Zr)金属有机骨架材料

中文名称:UiO-66(Zr)金属有机框架材料

英文名称:UiO-66(Zr) Metal-Orghaiic Frameworks

UiO-66(Zr)

CAS NO.1072413-89-8

分子式:C48H28O32Zr6

分子量:1664.06

UiO-66(Zr),CAS:1072413-89-8

保存和活化方法

1) 常温或低温条件下,干燥密封保存

2)建议使用前120度(真空)烘箱活化5小时

包装:小包装

储藏方法:冷藏

是否进口:否

质量指标: 99%

溶解条件: 有机溶剂/

产品规格:mg

纯度:99%

货期:现货

供应商:上海金畔生物科技有限公司(可定制产品)

UIO-66|UIO-66-BDC|CAS:1072413-89-8 金属-有机框架材料(MOFs)

UIO-66 CAS:1072413-89-8金属-有机框架材料(MOFs)

UIO-66 金属-有机框架材料(MOFs)

材料名称:UIO-66

其他名称:UIO-66-BDC

CAS:1072413-89-8

UIO-66|UIO-66-BDC|CAS:1072413-89-8   金属-有机框架材料(MOFs)

分子式:C48H28O32Zr6

分子量:1664.06

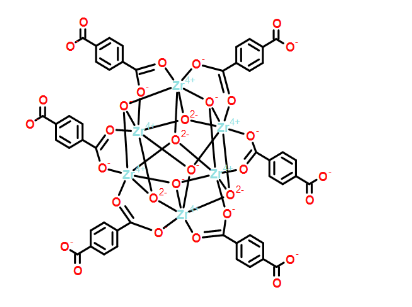

结构信息:

单位分子式C48H24O32Zr6

单位分子量1660.03

配位金属Zr

配体对苯二甲酸(CAS:100-21-0)

孔径0.8nm, 1.1nm

孔容0.5 cm3/g

比表面BET比表面1000 m2/g ; 添加调节剂调节后BET可增加至1500-2000 m2/g

性状

形貌:白色粉末/White Powder

粒径:50-100nm; 100-200nm; 300-600nm

稳定性

1) UIO-66 稳定,在水溶液和酸性条件下稳定。UIO-66是时间稳定性较好的MOF之一,可以长期稳定存放。

2)高热稳定性、热分解温度大于400℃

上海金畔生物科技有限公司经营的产品种类包括有:合成磷脂、石墨烯、高分子聚乙二醇衍生物、嵌段共聚物、磁性纳米颗粒、纳米金及纳米金棒、钙钛矿、近红外荧光染料、活性荧光染料、静电纺丝、荧光标记的葡聚糖BSA和链霉亲和素、蛋白交联剂、小分子PEG衍生物、钙钛矿基础和定制产品、MAX相陶瓷、点击化学产品、光刻胶、树枝状聚合物、环糊精衍生物、静电纺丝纤维膜、发光材料、金属配合物发光材料、石墨炔(graphyne)大环配体类、蛋白交联剂,荧光量子点、透明质酸衍生物、石墨烯或氧化石墨烯、碳纳米管、富勒烯,二氧化硅及介孔二影产品,荧光蛋白及荧光探针等等。氧化硅,聚合物微球,近红外荧光染料,聚苯乙烯微球,上转换纳米发光颗粒,MRI核磁造.

产品供应列表:

胞苷-5-单磷酸-N-乙酰神经氨酸钠盐cas:3063-71-6

FITC标记花生凝集素

DSPC|二硬酯酰磷脂酰胆碱

FITC修饰二氧化硅纳米粒子(50nm)

C18反相硅胶层析板,10*2.5cm

Kdo Azide cas:1380099-68-2

FE-PEI-PEG

cy5.5-mal-rgd脂质体

ITO导电玻璃75*25*1.1mm

4-叔丁基硫杂杯[4]芳烃CAS:182496-55-5

盐酸去氧肾上腺素

CAS#37472-52-9定制小分子

FITC-海藻糖

四羧基苯基卟啉铜

状态:固体/粉末/溶液

产地:上海

储存时间:1年

保存:冷藏

用途:科研

厂家:上海金畔生物科技有限公司

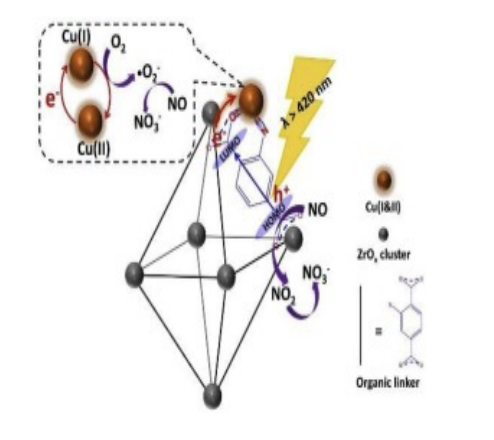

金属有机骨架纳米复合物|UiO-66-NH2/MoS2|UiO–66–NH2/Ag2CO3复合材料(供应)

金属有机骨架纳米复合物|UiO-66-NH2/MoS2|UiO–66–NH2/Ag2CO3复合材料(金畔生物供应)

上海金畔生物供应的MOFs包括网状金属有机骨架材料(isoreticularmetalorghaiicframeworksIRMOFs)、拉瓦希尔骨架系列材料(materialsofinstitutelavoisiersMILs)、层状结构系列材料(coordinationpillared-layersCPLs)、类沸石咪唑酯骨架系列材料(zeoliticimidazolateframeworksZIFs)、孔通道式骨架系列材料(porouscoordinationnetworksPCNs)、锆基三维微孔骨架系列材料(universityofOslosUIOs

金属有机骨架纳米复合物|UiO-66-NH2/MoS2|UiO–66–NH2/Ag2CO3复合材料(供应)

产品名称:UiO-66-NH2/MoS2复合材料

纯度:98%

包装:mg级和g

保存方法:室温密封保存

溶解度:可溶于DMFDMSO

用途:化工,生物产业

供货方式:现货

描述:过调整助催化剂MoS2UiO-66-NH2八面体微粒的结合方式,合成了三种具有不同形貌的UiO-66-NH2/MoS2复合材料.

金属有机骨架纳米复合物|UiO-66-NH2/MoS2|UiO–66–NH2/Ag2CO3复合材料(供应)

厂家:上海金畔生物科技有限公司

银纳米粒掺杂金属有机骨架材料mof,uio|UiO-66-NH2|Ag-UiO-66-NH2复合物()

银纳米粒掺杂金属有机骨架材料mof,uio|UiO-66-NH2|Ag-UiO-66-NH2复合物(上海金畔生物)

上海金畔生物供应有机发光多孔材料主要包括金属有机框架(MOFs)、共价有机框架(COFs)和氢键有机框架(HOFs)等一系列多孔材料

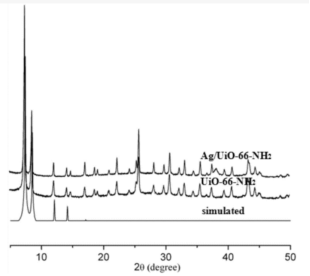

描述:采用原位光化学还原沉积法,通过大功率氙灯照射AgNO_3UiO-66-NH_2混合溶液制备了系列Ag-UiO-66-NH2复合材料,原位光化学还原沉积形成的Ag纳米颗粒有助于改善Ag-UiO-66-NH_2复合材料界面上的电荷转移,从而光催化效率的.

银纳米粒掺杂金属有机骨架材料mof,uio|UiO-66-NH2|Ag-UiO-66-NH2复合物()

金属有机骨架材料(MOFs)是由无机金属中心(金属离子或金属簇)与桥连的有机配体通过自组装相互连接,形成的一类具有周期性网络结构的晶态多孔材料。近年来,MOFs材料在催化、荧光、传感、电化学、吸附分离、药物传递等诸多领域中应用。

相关产品目录:

ZIF-8包载过氧化氢酶(简写为CAT)

Fe3O4@Au@MIL-100(Fe)核壳磁纳米粒子

NH2-MIL-125(Ti)/TiO2纳米复合材料

聚苯胺/MIL-101纳米复合材料

中空二氧化钛@MIL101复合纳米微球

金属有机骨架化合物MIL-101负载纳米Ni

AgNPs/MIL-101纳米复合物

硅藻土@NH-MIL-53(Al)纳米复合材料

NH2-MIL-125负载银钴合金纳米材料

有机金属框架MIL-53(Fe)负载碳纳米管复合物

纳米Fe掺杂MIL-101(Cr)

金属有机骨架材料MIL-53(AI)负载纳米Pd颗粒

Au@AgNPs/MIL-101(Cr)纳米复合材料

RGO-MIL-68(Fe)纳米复合物

Fe改性纳米锰氧化物/MIL125(Ti)

厂家:上海金畔生物科技有限公司

供应UiO-68偶联定制服务|含有单叠氮官能团的羧基配体的锆-金属有机框架化合物(UiO-68-sAzide)

上海金畔生物供应有机发光多孔材料主要包括金属有机框架(MOFs)、共价有机框架(COFs)和氢键有机框架(HOFs)等一系列多孔材料

供应UiO-68偶联定制服务|含有单叠氮官能团的羧基配体的锆-金属有机框架化合物(UiO-68-sAzide)

产品名称:含有单叠氮官能团的羧基配体的锆-金属有机框架化合物

简称:UiO-68-sAzide

纯度:98%

包装:mg级和g

保存方法:室温密封保存

溶解度:可溶于DMFDMSO

用途:化工,生物产业

供货方式:现货

产地/厂商:上海金畔生物

描述:合成了一种含有单叠氮官能团的羧基配体, 通过与Zr4+进行自组装, 成功构筑了一种新型的锆金属有机框架化合物(UiO-68-sAzide). 进一步对其进行后修饰研究, 结果表明, 在维持骨架完整的条件下, 点击反应能,定量进行, 而且所生成的MOFs仍具有较高的比表面积和孔容.

购买须知:

1.关于颜色

产品因分子量不同,产品性状和颜色会有差别。

2.关于客服

如您的咨询没能及时回复,可能是当时咨询量过大或是系统故障。

3.关于售后

我们将提供售后服务

厂家:上海金畔生物科技有限公司

含席夫碱配体的金属有机骨架材料(UiO-66-CBH)固载金纳米粒子(Au@UiO-66-CBH)|定制

含席夫碱配体的金属有机骨架材料(UiO66CBH)固载金纳米粒子Au@UiO66CBH

一种具有高比表面积的含席夫碱配体的金属有机骨架材料及其负载金纳米粒子在催化方面的应用。具体制备过程是采用N,N’‑(4‑羧基苯亚甲基)‑(N,N'‑bis(4‑carboxybenzylidene)‑hydrazineCBH)和四氯化锆(ZrCl)通过溶剂热法制备含席夫碱配体的金属有机骨架材料(UiO66CBH),然后与HAuCl水溶液反应,在金属有机骨架材料UiO66CBH上成功固载金纳米粒子,得到Au@UiO66CBH材料

含席夫碱配体的金属有机骨架材料(UiO-66-CBH)固载金纳米粒子(Au@UiO-66-CBH)|定制

产品名称:含席夫碱配体的金属有机骨架材料(UiO66CBH)固载金纳米粒子

简称:Au@UiO66CBH

纯度:98%

包装:mg级和g

保存方法:室温密封保存

溶解度:可溶于DMFDMSO

用途:化工,生物产业

供货方式:现货

产地/厂商:上海金畔生物

购买须知:

1.关于颜色

产品因分子量不同,产品性状和颜色会有差别。

2.关于客服

如您的咨询没能及时回复,可能是当时咨询量过大或是系统故障。

3.关于售后

我们将提供售后服务

厂家:上海金畔生物科技有限公司

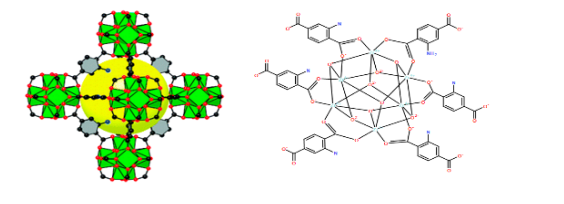

金属有机骨架NH2-UiO-66包裹TiO2二氧化钛|简称NH2-UiO-66@TiO2|一种核壳结构的MOF@TiO2复合材料

金属有机骨架NH2-UiO-66包裹TiO2二氧化钛|简称NH2-UiO-66@TiO2|一种核壳结构的MOF@TiO2复合材料

上海金畔生物提供金属有机框架材料包覆各种纳米粒子;MOF核壳纳米材料;MOF核壳纳米材料定制;MOF复合纳米材料;内嵌金属纳米颗粒的MOFs材料定制。金属有机框架材料包含(MOF-5MOF-14MOF-74MOF-177MOF-199MOF-801MOF-808(Zr)IRMOF-3IRMOF-1MOF-74HKUST-1MOF-253MOF-1UiO-66UiO-67Cu-BTCUiO-68ZIF-1ZIF-7ZIF-8ZIF-67ZIF-68ZIF-69PCN-222PCN-223PCN-224DUT-52)等。提供各种定制合成技术。

产品名称:NH2-UiO-66包裹TiO2二氧化钛

简称:NH2-UiO-66@TiO2

保存方法:室温密封保存

溶解度:可溶于DMFDMSO

产地/厂商:上海金畔生物

金属有机骨架(MOFs)在可见光光催化方面具有重要的应用价值,但其通常受制于稳定性不佳和光生电荷复合率高的缺点.与无机半导体复合是提高MOFs活性的有效途径之一

以水热法制备NH2-UiO-66,在其表面包裹非晶态的TiO2,制备出一种核壳结构的MOF@TiO2催化剂(NH2-UiO-66@TiO2)

金属有机骨架NH2-UiO-66包裹TiO2二氧化钛|简称NH2-UiO-66@TiO2|一种核壳结构的MOF@TiO2复合材料

相关产品目录:

UiO-66-NH2表面修饰Ag/AgCl

叶酸修饰UiO-66-NH(2)

DOX@UiO-66-NH2-FA纳米粒子

氨基修饰的金属有机骨架UiO-66

巯基修饰的Zr-MOF(UiO-66(SH)2)

甘草次酸(GA)修饰金属有机框架材料UiO-66-NH2(UiO-66- NH2-GA)

新型MOF荧光探针UiO-66-PSM

功能化Eu@UiO66FDC荧光探针

UiO-66-NH纳米粒子修饰到PVDF膜

氨基化磁性UiO-66

聚多巴胺修饰氨基化磁性UiO-66

氨基修饰UiO-66(Zr)

GaOOH修饰UiO-66-NH2金属有机骨架材料

巯基修饰Zr-MOF(UiO-66(SH)2)

GO修饰UiO66|石墨烯修饰UiO-66

银纳米颗粒/聚多巴胺包覆UiO-66-聚醚嵌段酰胺

厂家:上海金畔生物科技有限公司

mof材料|铜离子掺杂金属有机框架(MOF)材料UiO-66-NH2|简称Cu@UiO-66-NH2

mof材料|铜离子掺杂金属有机框架(MOF)材料UiO-66-NH2|简称Cu@UiO-66-NH2

上海金畔生物科技有限公司是一家从事MOF,离子液体 ,PEG衍生物、科研试剂、多肽、光电材料、碳纳米管、纳米材料、脂质体、合成磷脂的研发、定制合成、生产和销售的生物科技有限公司

产品名称:铜离子掺杂金属有机框架(MOF)材料UiO-66-NH2

简称:Cu@UiO-66-NH2

纯度:98%

包装:mg级和g

保存方法:室温密封保存

溶解度:可溶于DMFDMSO

用途:化工,生物产业

供货方式:现货

是否进口:否

产地/厂商:上海金畔生物

描述:铜离子掺杂金属有机框架(MOF)材料UiO-66-NH2:一种是Cu^2+离子浸渍在MOF孔隙中所形成的Cu@UiO-66-NH2,另一种则是Cu^2+离子部分取代Zr-O团簇中的Zr^4+离子所形成的双金属中心Cu-UiO-66-NH2.超快光谱与动力学表征表明:与未掺杂的MOF相比,这两个铜离子掺杂的MOF体系均促进了与LCCT态相关的弛豫动力学,其促进程度的顺序为Cu-UiO-66-NH2>Cu@UiO-66-NH2>UiO-66-NH2

mof材料|铜离子掺杂金属有机框架(MOF)材料UiO-66-NH2|简称Cu@UiO-66-NH2

相关产品目录:

Zr-MOF负载焦脱镁叶绿酸-a (PPa)

锌基MOF负载二氧化钒纳米材料

镍钴锰MOF负载氮掺杂碳量子点

微晶纤维素(MCC)负载MOF-5

rGO-MOF(Al)负载钯铋磷合金纳米材料

磷钨酸负载锆基金属有机骨架PTA@MOF-808

MOF-ZIF-8负载乳酸氧化酶(LOD)

MOF-ZIF-8负载四氧化三铁(Fe304)

Zr-MOF空心纳米球固载离子液体

空心纳米球(Void@UiO-66-Ⅰ)

双金属MOF纳米探针

Fe-MOF纳米片

AuNCs@521MOF纳米片

超薄Ni-Fe-MOF纳米片

Fe3O4@MOF纳米复合材料

聚苯胺基MOF纳米复合材料(PANI/MIL101)

厂家:上海金畔生物科技有限公司

金属有机框架材料UiO-66包载盐酸环丙沙星(CIP@UiO-66)供应mof药物载体定制服务

金属有机框架材料UiO-66包载盐酸环丙沙星(CIP@UiO-66)金畔生物供应mof药物载体定制服务

上海金畔生物科技有限公司是科研材料生产商,我们提供的产品性质稳定纯度达98% 、均有现货,现我公司新研发金属有机骨架材料Dy-MOF,COF-102,ZIF-68,UIO-66-COOH,PCN-223,MIL-53(Sc),MIL-53(Sc)包载生物大分子药物(多肽、蛋白质、抗体、聚糖与核酸)

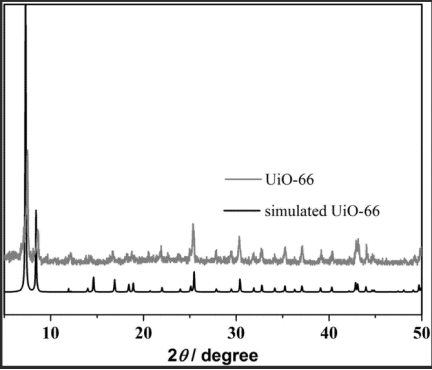

以金属有机框架材料UiO-66为载体对盐酸环丙沙星(ciprofloxacin hydrochloride,CIP)进行装载,一锅法制备的CIP@UiO-66为正八面体结构且晶型结构稳定,采用一锅法装载CIP比浸渍法载药率高,UiO-66为载体装载CIP后可有效提高CIP的抑菌效果.结论为UiO-66作为一种良好的药物载体提供有力的依据.

UiO-66的孔道结构由1.1 nm左右的正八面体笼与0.8 nm左右的正四面体笼通过0.6 nm的三角形窗口相连而成(见图1)。 虽然UiO-66的理想配体配位数是12,但是在其实际的结构中存在一定的配体缺陷现象,这种配体缺陷在其它MOFs中并不常见。 UiO-66结构的配体缺陷程度直接影响着其比表面积的大小,配体缺陷可以通过合成条件(如晶化时间或温度等)以及添加不同种类的调节剂进行调控,因此,UiO-66的比表面积一般在600~1600 m2/g范围内。

金属有机框架材料UiO-66包载盐酸环丙沙星(CIP@UiO-66)供应mof药物载体定制服务

有机金属骨架材料载药产品目录:

金属有机框架材料UiO66COOH包载5-Fu(5-氟尿嘧啶)

金属有机框架材料UiO66NH包载5-Fu(5-氟尿嘧啶)

金属有机框架材料UiO-66包载盐酸环丙沙星(CIP)

Fe3O4@UiO-66@WP6载药材料

UiO-66装载盐酸环丙沙星

UiO-66(Ce)装载5-Fu(5-氟尿嘧啶)

UiO-66(Zr)包载甲氨蝶呤

UiO-66(Hf)负载阿霉素(DOX)

UiO-66(Th)装载紫杉醇

UiO-66(Ti)包载布洛芬

UiO-67负载喜树碱

UiO-68装载姜黄素

UIO-66-COOH包载藤黄酸

UIO-66-NH2负载羧苄西林

Mi-UiO-68装载MTX 甲氨蝶呤

UiO-66(Ce)包载紫杉醇PTX

厂家:上海金畔生物科技有限公司

Uio-66-NH2包载阿司匹林,甲氨蝶呤,阿霉素(DOX),紫杉醇,布洛芬,喜树碱等小分子药物

Uio-66-NH2包载阿司匹林,甲氨蝶呤,阿霉素(DOX),紫杉醇,布洛芬,喜树碱等小分子药物

金畔生物供应金属有机骨架材料Dy-MOF,COF-5,ZIF-90,UIO-66-COOH,PCN-888,MIL-68(Fe),MIL-68(Fe)负载阿奇霉素,紫杉醇,布洛芬,喜树碱,姜黄素,藤黄酸等小分子药物。

产品名称:Uio-66-NH2包载阿司匹林

纯度:98%

包装:mg级和g

服务:有机金属骨架材料载药定制服务

保存方法:室温密封保存

溶解度:可溶于DMFDMSO

用途:化工,生物产业

供货方式:现货

是否进口:否

产地/厂商:上海金畔生物

可售卖地:全国

阿司匹林〔Aspirin,2-(乙酰氧基)苯甲酸,又名乙酰水杨酸〕是一种白色结晶或结晶性粉末,无臭或微带醋酸臭,微溶于水,易溶于乙醇,可溶于乙醚、氯仿,水溶液呈酸性

Uio-66-NH2包载阿司匹林,甲氨蝶呤,阿霉素(DOX),紫杉醇,布洛芬,喜树碱等小分子药物

Uio-66-NH2特性

1)  NH2-UIO-66 非常稳定,在水溶液和酸性条件下稳定。

2)高热稳定性、热分解温度大于400℃

3)荧光: λem=456nm (即氨基苯甲酸的发射波长)

Uio-66-NH2的保存和活化方法

1) 常温或低温条件下,干燥密封保存

2) 建议使用前120度(真空)烘箱活化6小时

荧光: λem=456nm (即氨基苯甲酸的发射波长)

Uio-66-NH2的应用领域

1) 储气材料和吸附材料

2) NH2-UIO-66的刚性结构是良好的催化剂载体;氨基官能团适合进一步衍生

Uio-66-NH2包载阿司匹林,甲氨蝶呤,阿霉素(DOX),紫杉醇,布洛芬,喜树碱等小分子药物

有机金属骨架材料载药产品目录:

UiO-66(Zr)负载阿霉素DOX

UiO-66(Hf)装载顺铂CDDP

UiO-66(Th)包载CPT喜树碱

UiO-66(Ti)负载环丙沙星

UiO-67装载甲硝唑

UiO-68包载雷替曲塞

UIO-66-COOH负载培美曲塞

UIO-66-NH2装载茴香酰胺

Mi-UiO-68包载Ad金刚烷

厂家:上海金畔生物科技有限公司

三种金属有机框架MOFs载体UiO-66,UiO-66-NH2,UiO-66-COOH装载苯达莫司汀

三种金属有机框架MOFs载体UiO-66,UiO-66-NH2,UiO-66-COOH装载苯达莫司汀

金畔生物供应金属有机框架Eu-MOF,COF-5,ZIF-8,UiO-67,PCN-888,MIL-53(Cr),MIL-53(Cr)负载喜树碱,美洛昔康,塞来昔布以,尼美舒利,阿司匹林,乙酰氨基酚,吲哚美辛等药物的定制服务

以金属Zr离子为中心,分别与不同的有机配体合成了三种金属有机框架(MOFs)载体(UiO-66,UiO-66-NH2,UiO-66-COOH),并采用浸渍法装载苯达莫司汀,三种MOFs载体均成功载入苯达莫司汀,且三种MOFs载体载药前后晶型结构不发生改变,热稳定性较强,其中UiO-66-COOH的载药能力优于UiO-66-NH2UiO-66

三种金属有机框架MOFs载体UiO-66,UiO-66-NH2,UiO-66-COOH装载苯达莫司汀

溶解度:可溶于DMFDMSO

用途:化工,生物产业

供货方式:现货

是否进口:否

服务:有机金属骨架材料载药定制服务

产地/厂商:上海金畔生物

传统的药物载体通常有脂质体、聚合物胶束、纳米微粒和树枝状聚合物等,但这些但这些材料存在载药量小、易分解、污染大等缺点。纳米MOFs(NMOFs)不仅有MOFs材料的电学、磁学、光学、热学和化学等特性,还兼具纳米材料的表面与界面效应、宏观量子隧道效应和量子尺寸效应等,大大扩展了其在药物运载方面的应用范围。

NMOFs与传统的纳米药物载体相比,具有多重优势:

(1)NMOFs的大孔容量和高比表面积特性使其具有高的载药量;

(2)NMOFs的孔表面能够通过后修饰法引入功能基团,使靶向分子可穿透多种生物屏障,将药物输送至病灶区,实现精准;

(3)NMOFs中金属离子与有机配体间的配位键作用,保证了其生物可降解,避免了药物载体累积所引起的毒副作用;

(4)NMOFs丰富的分子结构,可以增加药物可溶性,提高药物稳定性;

(5)结合光磁特性,NMOFs可实现定向递送和,提高药物的利用率。

有机金属骨架材料载药产品目录:

UiO-66-NH2@TCPP@DOX@CAT@M

UiO-66-NH2@TCPP负载盐酸阿霉素(DOX)

甘草次酸修饰金属有机框架材料UiO-66-NH2UiO-66- NH2-GA

UiO-66包载苯达莫司汀

UiO-66-NH2包载苯达莫司汀

UiO-66-COOH包载苯达莫司汀

金属有机框架材料UiO66COOH包载5-Fu(5-氟尿嘧啶)

金属有机框架材料UiO66NH包载5-Fu(5-氟尿嘧啶)

金属有机框架材料UiO-66包载盐酸环丙沙星(CIP)

Fe3O4@UiO-66@WP6载药材料

UiO-66装载盐酸环丙沙星

UiO-66(Ce)装载5-Fu(5-氟尿嘧啶)

UiO-66(Zr)包载甲氨蝶呤

UiO-66(Hf)负载阿霉素(DOX)

UiO-66(Th)装载紫杉醇

UiO-66(Ti)包载布洛芬

UiO-67负载喜树碱

UiO-68装载姜黄素

厂家:上海金畔生物科技有限公司

叶酸修饰UiO-66-NH2负载阿霉素DOX,喜树碱CPT(DOX@UiO-66-NH2-FA纳米粒子)

叶酸修饰UiO-66-NH2负载阿霉素DOX,喜树碱CPT(DOX@UiO-66-NH2-FA纳米粒子)

金畔生物供应有机金属多孔材料CD-MOF,COF-105,ZIF-67,UiO-66(Zr),PCN-888,MIL-101(Fe),MIL-101(Fe)包载甲氨蝶呤,羧苄西林,MTX甲氨蝶呤,紫杉醇PTX,阿霉素DOX,顺铂CDDP,CPT喜树碱等药物的定制服务.

UiO-66为载体的金属有机框架对盐酸阿毒素(DOX)进行装载再采用后合成修饰(Post-Syn-theticModification)方法得到DOX@UiO-66-NH2DOX@UiO-66-NH2-FA纳米粒子,f制备方法:以一锅煮法制备装载DOXUiO-66(DOX@UiO-66),采用二乙烯三胺修饰DOX@UiO-66以制备DOX@UiO-66-NH2,后再以叶酸(FA)DOX@UiO-66-NH,进行表面化学修饰,构建DOX@UiO-66-NH2-FA.通过红外光谱法(IR)UiO-66-UiO-66-NH_(2),UiO-66-NH-FA进行表征.通过热重分析(TGA)DOX.UiO-66-NH(2)-FA,DOX@UiO-66-NH(2)-FA进行表征,结果表明由DOX装载在材料UiO-66-NH(2)-FADOX@UiO-66-NH(2)-FA可有效的增强其热稳定性.

叶酸修饰UiO-66-NH2负载阿霉素DOX,喜树碱CPT(DOX@UiO-66-NH2-FA纳米粒子)

产品名称:叶酸修饰UiO-66-NH2负载阿霉素DOX,喜树碱CPT

简称:DOX@UiO-66-NH2-FA纳米粒子

纯度:98%

包装:mg级和g

纯度:95%

服务:有机金属骨架材料载药定制服务

保存方法:室温密封保存

溶解度:可溶于DMFDMSO

产地/厂商:上海金畔生物

厂家:上海金畔生物科技有限公司

COOH-UiO-66,CAS:1334722-04-1金属有机框架材料

COOH-UiO-66,CAS:1334722-04-1金属有机框架材料

COOH-UiO-66CAS1334722-04-1

分子式:C54H22O44Zr6.H6

分子量:1928.12

材料名称:UIO-66(Zr)-COOH

其他名称:NA

CAS1334722-04-1

中文名称:UIO-66-COOH金属有机框架材料

英文名称:UIO-66-COOH Metal-Orghaiic Frameworks

结构式:

COOH-UiO-66,CAS:1334722-04-1金属有机框架材料

单位分子式 C54H18O44Zr6-6.H+ 单位分子量 1918.90

配位金属 Zr 配体 偏苯三酸 (CAS528-44-9)

孔径 0.8nm, 1.1nm 孔容

比表面 BET比表面600-700m2/g

模拟结构

产品性状

产品形貌 类白色粉末

Off-White

粒径 200-800nm

稳定性

1) COOH-UIO-66 性质稳定,在水溶液和酸性条件下稳定。

保存和活化方法

1) 常温或低温条件下,干燥密封保存

2) 建议使用前150度(真空)烘箱活化3-5小时

储存时间:1

用途:科研

产地:上海

金属有机骨架UIO-66-NH2 ,CAS:1260119-00-3单位分子式:C48H34N6O32Zr6

材料名称:NH2-UIO-66(Zr)

金属有机骨架UIO-66-NH2 ,CAS:1260119-00-3单位分子式:C48H34N6O32Zr6

CAS:1260119-00-3

单位分子式:C48H34N6O32Zr6

单位分子量:1754.15

配位金属:Zr

配体:2-氨基对苯二甲酸(CAS:10312-55-7)

孔径:0.8nm, 1.1nm

孔容:0.5 cm3/g

比表面:BET比表面约650-800 m2/g ; 经调节剂调节后BET可提高至1200-1500 m2/g

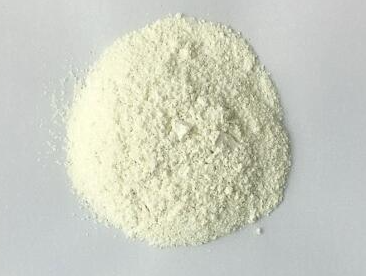

产品形貌:黄色/淡黄色粉末 Pale Yellow Powder

金属有机骨架UIO-66-NH2 ,CAS:1260119-00-3单位分子式:C48H34N6O32Zr6

稳定性

1) NH2-UIO-66 非常稳定,在水溶液和酸性条件下稳定。

2)高热稳定性、热分解温度大于400℃

保存和活化方法

1) 常温或低温条件下,干燥密封保存

2) 建议使用前120度(真空)烘箱活化6小时

其他特性

荧光: λem=456nm (即氨基苯甲酸的发射波长)

应用领域

1) 储气材料和吸附材料

2) NH2-UIO-66的刚性结构是良好的催化剂载体;氨基官能团适合进一步衍生

产地:上海

纯度:99%

用途:仅用于科研

金属有机骨架UIO-66-NH2 ,CAS:1260119-00-3单位分子式:C48H34N6O32Zr6

材料名称:NH2-UIO-66(Zr)

金属有机骨架UIO-66-NH2 ,CAS:1260119-00-3单位分子式:C48H34N6O32Zr6

CAS:1260119-00-3

单位分子式:C48H34N6O32Zr6

单位分子量:1754.15

配位金属:Zr

配体:2-氨基对苯二甲酸(CAS:10312-55-7)

孔径:0.8nm, 1.1nm

孔容:0.5 cm3/g

比表面:BET比表面约650-800 m2/g ; 经调节剂调节后BET可提高至1200-1500 m2/g

产品形貌:黄色/淡黄色粉末 Pale Yellow Powder

金属有机骨架UIO-66-NH2 ,CAS:1260119-00-3单位分子式:C48H34N6O32Zr6

稳定性

1) NH2-UIO-66 非常稳定,在水溶液和酸性条件下稳定。

2)高热稳定性、热分解温度大于400℃

保存和活化方法

1) 常温或低温条件下,干燥密封保存

2) 建议使用前120度(真空)烘箱活化6小时

其他特性

荧光: λem=456nm (即氨基苯甲酸的发射波长)

应用领域

1) 储气材料和吸附材料

2) NH2-UIO-66的刚性结构是良好的催化剂载体;氨基官能团适合进一步衍生

产地:上海

纯度:99%

用途:仅用于科研

MOF:UiO-66系列MOFs:CAS号:1260119-02-5的合成与表征

  上海金畔生物科技有限公司供应金属有机骨架(MOFs)、共价有机骨架(COFs)和氢键有机骨架(HOFs)等一系列多孔材料;技术成熟;对于科研机构支持货到付款。

点击咨询我们:

MOF:UiO-66系列MOFs:CAS号:1260119-02-5的合成与表征

  UiO-66系列产品如下,均由上海金畔生物提供:


  常用名UiO-66-Br

  英文名UiO-66-Br

  CAS号:1260119-02-5

  分子量2137.44

  分子式C48H22Br6O32Zr6

MOF:UiO-66系列MOFs:CAS号:1260119-02-5的合成与表征


  常用名UIO-66-COOH

  英文名UIO-66-COOH

  CAS号:1334722-04-1

  分子量1923.08

  分子式C54H19O44Zr65

MOF:UiO-66系列MOFs:CAS号:1260119-02-5的合成与表征


  常用名UIO-66-(OH)2

  英文名UIO-66-(OH)2

  CAS号:1356031-63-4

  分子量1856.05

  分子式C48H28O44Zr6

MOF:UiO-66系列MOFs:CAS号:1260119-02-5的合成与表征


  UiO-66的合成的具体工作如下:

  (1)选取2,5-二甲基对苯二甲酸为有机配体,无水四氯化错ZrCL为金属前驱体,DMF为溶剂,在120℃下通过溶剂热法合成了新型的白色粉末材料UiO-66-(CH3)2。同时参照文献的合成方法,合成了一系列UiO-66类MOFs材料(UiO-66,UiO-66-NH2,UiO-66-NO2和UiO-66-Br)。

  (2)采用粉末X-射线衍射、N2物理吸附、红外光谱、热重分析、抗水、酸、碱稳定性试验等手段表征了UiO-66MOFs材料的物理化学性能。结果表明,UiO-66-(CH3)2具有高的热稳定性,优异的抗水、抗酸、抗碱性能,其中,热稳定性、和抗碱性能比其它已被报道的UiO-66类MOFs有显著的提高。该材料的成功合成,不仅丰富了UiO-66MOFs材料的种类,而且将UiO-66类MOFs材料的理化性质进行了优化。

  粉末X-射线衍射结果表明,UiO-66-(CH3)2具有与UiO-66类MOFs系列材料相同的拓扑结构;根据该材料在77K下对氮气的吸附量,通过软件计算得出它的BET比表面积和Lhaigmuir比表面积分别为868m2g1,968m2g1,孔径约4.2A;UiO-66-(CH3)2材料的红外光谱谱图里有甲基的吸收峰,证实了材料骨架中甲基的存在;热重结果显示UiO-66-(CH3)2材料在500℃左右结构才开始塌塌,说明该材料具有良好的热稳定性;抗水、抗酸碱性能测试证实UiO-66-(CH3)2具有良好的抗水、抗强酸和强碱性能。

  (3)CO2等温吸附测试(1bar,273K和293K)表明,相对于其它四种UiO-66类MOFs材料,UiO-66-(CH3)2具有最高的CO2吸附量。采用克劳修斯-克拉佩龙方程,计算了UiO-66-(CH3)2和系列UiO-66类MOFs的CO2等量吸附热Qs,发现UiO-66-(CH3)2的CO2等量吸附热Q最高,在吸附量接近零时,UiO-66(CH3)2的CO2等量吸附热Qx 接近41kJ mol',这表明UiO-66-(CH3)2与CO2存在强的相互作用。通过简单的室温下抽真空,可实现UiO-66-(CH3)2对CO2的完全脱附。测试了293 K、1 bar下,UiO-66-(CH3)2的氮气吸附等温线,结果表明UiO-66-(CH3)2具有很低的N2吸附量,约2cm3g,计算得出CO2/N2选择性因子约为58。

  纯度:98%

  产地:上海

  供应商:上海金畔生物科技有限公司

  说明:提供使用说明,核磁图谱,包装,价格,产地,制备方法,应用,稳定性,溶解度,简单合成等各种信息



CAS号:1072413-83-2金属有机骨架UiO-67的制备与表征

UiO-67金属有机骨架,CAS号:1072413-83-2是一种MOF材料,由上海金畔生物提供。

  常用名UiO 67

  英文名UiO 67

  CAS号1072413-83-2

  分子量2120.64

  分子式C84H48O32Zr6

CAS号:1072413-83-2金属有机骨架UiO-67的制备与表征

  采用水热法制备UIO-67材料,使用X-射线粉末衍射仪、扫描电子显微镜和比表面积与孔隙度分析仪等手段对其进行结构表征。采用紫外可见分光光度法设计了单因素吸附实验,对UIO-67材料在水溶液中吸附亚甲基蓝染料进行研究。UIO-67材料在水溶液中吸附亚甲基蓝的最佳条件为:初始浓度为4 μg/mL,UIO-67材料用量为10 mg和溶液pH值为7.03。通过动力学模型和热力学模型分析整个吸附过程,结果表明UIO-67材料在水溶液中吸附亚甲基蓝的过程符合二级动力学模型和Freundlich模型。

  亚甲基蓝是一种水溶性有机染料,其水溶液呈碱性且有毒(可导致人体心率加快,恶心、呕吐等症状),颜色较深难以去除。目前,亚甲基蓝废液主要采用降解法、混凝法、氧化法和吸附法等进行处理,其中吸附法具有简便、高效和脱色效果明显等优点。

  与其它MOFs材料相比,UIO-67材料具有孔径大、比表面积大且在水溶液中具有良好的热稳定性和化学稳定性,被广泛的研究。然而UIO-67材料作为吸附剂用于有机染料吸附的研究还很少。采用水热法制备UIO-67材料,并将其作为吸附剂应用于吸附亚甲基蓝染料,探索其最佳吸附条件、吸附过程的动力学和热力学模型。

  UIO-67材料的表征

CAS号:1072413-83-2金属有机骨架UiO-67的制备与表征

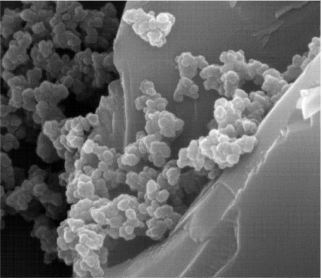

  UIO-67材料的SEM图

CAS号:1072413-83-2金属有机骨架UiO-67的制备与表征

  采用水热法制备了UIO-67材料,对其进行表征,并通过设计单因素吸附实验研究UIO-67材料对水溶液中亚甲基蓝的吸附。最后,获得UIO-67材料在水溶液中吸附亚甲基蓝的最佳条件。通过动力学模型和热力学模型对整个吸附过程进行分析,结果表明UIO-67材料在水溶液中吸附亚甲基蓝的吸附过程符合二级动力学模型和Freundlich模型。

相关MOF现货:

名称 CAS号
MOF-5 255367-66-9
MOF-74(Co) 871658-67-2
MOF-74(Mg) 1565828-96-7
MOF-74(Ni) 882977-00-6
MOF-74(Zn) 1033723-90-8
MOF-74(Mn) 1235342-69-4
MOF-199
MOF-303(Al) 2050043-41-7
467-MOF(Al) 1818266-93-1

CAS:1260119-02-5,1334722-04-1,1356031-63-4,UiO-66MOFs材料物理化学性能的表征

  上海金畔生物科技有限公司供应金属有机骨架(MOFs)、共价有机骨架(COFs)和氢键有机骨架(HOFs)等一系列多孔材料;技术成熟;对于科研机构支持货到付款。

  UiO-66系列产品如下,均由上海金畔生物提供:


  常用名UiO-66-Br

  英文名UiO-66-Br

  CAS号:1260119-02-5

  分子量2137.44

  分子式C48H22Br6O32Zr6

CAS:1260119-02-5,1334722-04-1,1356031-63-4,UiO-66MOFs材料物理化学性能的表征


  常用名UIO-66-COOH

  英文名UIO-66-COOH

  CAS号:1334722-04-1

  分子量1923.08

  分子式C54H19O44Zr65

CAS:1260119-02-5,1334722-04-1,1356031-63-4,UiO-66MOFs材料物理化学性能的表征


  常用名UIO-66-(OH)2

  英文名UIO-66-(OH)2

  CAS号:1356031-63-4

  分子量1856.05

  分子式C48H28O44Zr6

CAS:1260119-02-5,1334722-04-1,1356031-63-4,UiO-66MOFs材料物理化学性能的表征


  UiO-66的合成的具体工作如下:

  (1)选取2,5-二甲基对苯二甲酸为有机配体,无水四氯化错ZrCL为金属前驱体,DMF为溶剂,在120℃下通过溶剂热法合成了新型的白色粉末材料UiO-66-(CH3)2。同时参照文献的合成方法,合成了一系列UiO-66类MOFs材料(UiO-66,UiO-66-NH2,UiO-66-NO2和UiO-66-Br)。

  (2)采用粉末X-射线衍射、N2物理吸附、红外光谱、热重分析、抗水、酸、碱稳定性试验等手段表征了UiO-66MOFs材料的物理化学性能。结果表明,UiO-66-(CH3)2具有高的热稳定性,优异的抗水、抗酸、抗碱性能,其中,热稳定性、和抗碱性能比其它已被报道的UiO-66类MOFs有显著的提高。该材料的成功合成,不仅丰富了UiO-66MOFs材料的种类,而且将UiO-66类MOFs材料的理化性质进行了优化。

  粉末X-射线衍射结果表明,UiO-66-(CH3)2具有与UiO-66类MOFs系列材料相同的拓扑结构;根据该材料在77K下对氮气的吸附量,通过软件计算得出它的BET比表面积和Lhaigmuir比表面积分别为868m2g1,968m2g1,孔径约4.2A;UiO-66-(CH3)2材料的红外光谱谱图里有甲基的吸收峰,证实了材料骨架中甲基的存在;热重结果显示UiO-66-(CH3)2材料在500℃左右结构才开始塌塌,说明该材料具有良好的热稳定性;抗水、抗酸碱性能测试证实UiO-66-(CH3)2具有良好的抗水、抗强酸和强碱性能。

  (3)CO2等温吸附测试(1bar,273K和293K)表明,相对于其它四种UiO-66类MOFs材料,UiO-66-(CH3)2具有最高的CO2吸附量。采用克劳修斯-克拉佩龙方程,计算了UiO-66-(CH3)2和系列UiO-66类MOFs的CO2等量吸附热Qs,发现UiO-66-(CH3)2的CO2等量吸附热Q最高,在吸附量接近零时,UiO-66(CH3)2的CO2等量吸附热Qx 接近41kJ mol',这表明UiO-66-(CH3)2与CO2存在强的相互作用。通过简单的室温下抽真空,可实现UiO-66-(CH3)2对CO2的完全脱附。测试了293 K、1 bar下,UiO-66-(CH3)2的氮气吸附等温线,结果表明UiO-66-(CH3)2具有很低的N2吸附量,约2cm3g,计算得出CO2/N2选择性因子约为58。

  纯度:98%

  产地:上海

  供应商:上海金畔生物科技有限公司

  说明:提供使用说明,核磁图谱,包装,价格,产地,制备方法,应用,稳定性,溶解度,简单合成等各种信息
