SIFSIX-2-Cu，cas1428136-87-1
SIFSIX-2-Cu-i
SIFSIX-2-Cu-i
CAS NO.：1428136-87-1
分子式：C24H16CuF6N4Si
分子量：566.03
材料名称：SIFSIX-2-Cu-i
其他名称：[Cu(dpa)2SiF6-i]
CAS：726124-20-5
单位分子式 C24H8N4F6SiCu 单位分子量 557.97
配位金属 Cu 配体
1,2-二吡啶乙炔 1,2-bis(4-pyridyl)ethyne (CAS：73564-69-9)
孔径 ~0.5nm 孔容 0.2 cm3/g
比表面 NA

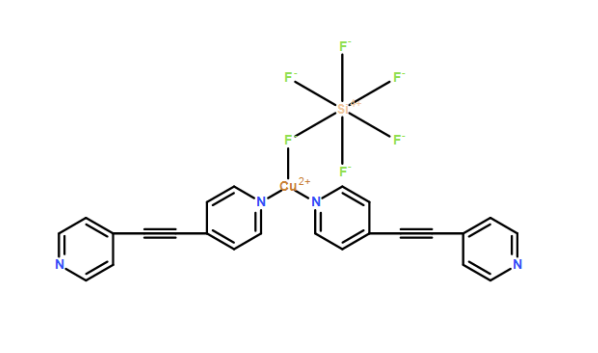

模拟结构
产品性状
产品形貌 灰紫色粉末
Grey Purple Powders
粒径 不规则块状
稳定性
1) SIFSIX-2-Cu-i在潮湿空气中稳定，在水和乙醇中稳定
2) 热分解温度大于300℃
保存和活化方法
1) 常温或低温条件下，干燥密封保存
2) 建议使用前室温真空烘箱活化3小时
其他特性
荧光:NA
应用领域
1) 气体吸附与分离（如二氧化碳、二氧化硫等）
2) 工业气体分离（乙烷/乙烯）
研究人员制备了多种无机阴离子（SiF62-=SIFSIX, NbOF5= NbOFFIVE）柱撑的杂化超微孔材料，该类材料可高选择性的捕集丙炔分子，从而实现丙炔与丙烯的分离。特别的，具有正方形网格结构的吡嗪类超微孔材料的微孔形状和吸附功能基团位置可以在0.1-0.5Å的范围内进行调控
介绍了多种具有不同结构无机阴离子柱撑的杂化超微孔材料用于丙烯中痕量丙炔的脱除。其中，通过在0.1-0.5Å的精细尺度范围内调节该材料孔结构，构建了丙炔气体的单分子阱。该单分子阱在极低的丙炔分压（3000 ppm）,就达到饱和吸附量（106 mg/g）,实现了痕量丙炔高效脱除。研究人员也通过粉末X射线衍射实验和分子模拟研究验证了超微孔材料中丙炔的单分子结合模式。

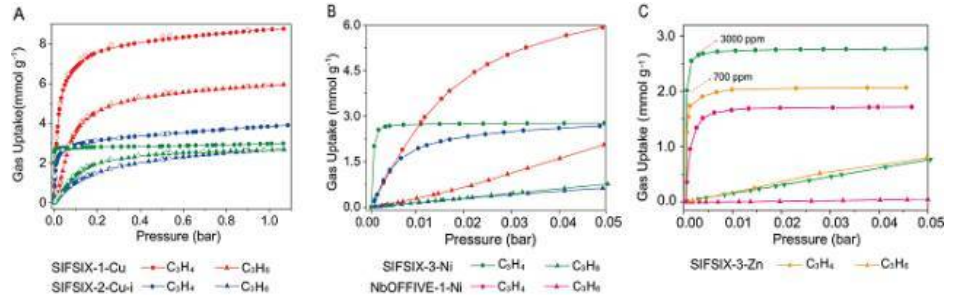

图1 不同结构的阴离子柱撑杂化多孔材料的丙炔和丙烯的吸附等温线
A） SIFSIX-1-Cu，SIFSIX-2-Cu-i和SIFSIX-3-Ni的丙炔（圆点）和丙烯（三角形）的吸附等温线，0-1.0 bar；
B）SIFSIX-1-Cu，SIFSIX-2-Cu-i和SIFSIX-3-Ni的丙炔（圆点）和丙烯（三角形）的吸附等温线，0-0.05 bar；
C）SIFSIX-3-Ni, SIFSIX-3-Zn,和NbOFFIVE-1-Ni的丙炔（圆点）和丙烯（三角形）的吸附等温线，0-0.05 bar。
