3PO

上海金畔生物科技有限公司提供3PO ,欢迎访问官网了解更多产品信息和订购。
3PO

详情介绍

Related CAS #: 18550-98-6   13309-08-5

Synonym: 3PO

IUPAC/Chemical Name: 3-(3-Pyridinyl)-1-(4-pyridinyl)-2-propen-1-one

InChi Key: UOWGYMNWMDNSTL-ONEGZZNKSA-N

InChi Code: InChI=1S/C13H10N2O/c16-13(12-5-8-14-9-6-12)4-3-11-2-1-7-15-10-11/h1-10H/b4-3+

SMILES Code: O=C(C1=CC=NC=C1)/C=C/C2=CC=CN=C2

Appearance: Solid powder

Purity: >98% (or refer to the Certificate of Analysis)

Shipping Condition: Shipped under ambient temperature as non-hazardous chemical. This product is stable enough for a few weeks during ordinary shipping and time spent in Customs.

Storage Condition: Dry, dark and at 0 – 4 C for short term (days to weeks) or -20 C for long term (months to years).

Solubility: Soluble in DMSO, not in water

Shelf Life: >2 years if stored properly

Drug Formulation: This drug may be formulated in DMSO

Stock Solution Storage: 0 – 4 C for short term (days to weeks), or -20 C for long term (months).

HS Tariff Code: 2934.99.9001

3PO

MedKoo 是超高质量的实验室药物供应商。它于2009年由获得博士学位的Qingqi Chen博士创立。北京大学合成化学专业,并在约翰内斯-开普勒大学林茨(与 Heinz Falk 博士)、内华达里诺大学(与 David Lightner 博士)和不列颠哥伦比亚大学(与 David Dolphin 博士)接受博士后培训。

具有TADF属性的高三重态能级的界面基激复合物主体: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T的定制合成以及图文解析

报道了三种具有TADF属性的高三重态能级的界面基激复合物主体: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T。通过将这三种界面基激复合物主体引入溶液法TADF-OLED的制备,实现了最大外量子效率超过20%,并且具有低的驱动电压和非常缓慢的效率衰减特性的溶液法OLED器件。另外,基于这一体系,通过掺入另一红光磷光材料制备了基于TADF蓝光材料的外量子效率超过20%的颜色稳定的白光溶液法OLED器件。这是目前基于蓝光TADF发光分子的白光溶液法OLED所报道的最高效率

本文亮点:

◉ 报道了三种可溶的具有TADF属性的高T1界面基激复合物主体

◉ 将其引入蓝光TADF-OLEDs的溶液法制备,实现了最大外量子效率(超过20%),并且解决了目前溶液法制备TADF-OLEDs驱动电压高和效率衰减大的问题;

◉ 更近一步,引入红光磷光发光分子,溶液法制备了高性能且色稳定性高的白光OLED器件。

具有TADF属性的高三重态能级的界面基激复合物主体: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T的定制合成以及图文解析
图文解析

通过PL光谱可以看出,混合薄膜相比单体材料出现了新的半波峰宽较宽的单峰波形。证明在溶液法中,存在分子间的电荷转移。并且通过混合薄膜的低温荧光和磷光光谱可以看出,三者低温荧光和磷光光谱几乎重合,Est分别为40,50 和30 meV, 证明其具有TADF属性。从起始位置计算出三者的三重态能级分别为2.91,2.92和2.92 eV。通过PL、低温荧光和磷光光谱看出三种基激复合物具有作为高T1,TADF属性的基激复合物主体的潜力。

具有TADF属性的高三重态能级的界面基激复合物主体: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T的定制合成以及图文解析

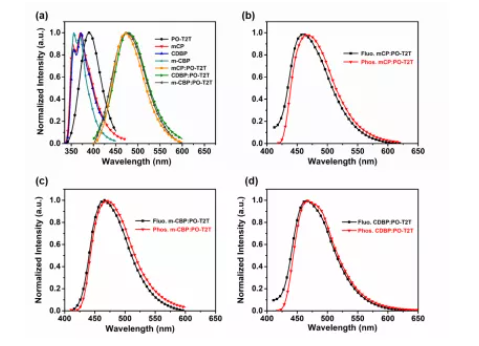

图一:a) 基于溶液法的单体及混合薄膜的PL光谱; b) mCP:PO-T2T (1:1), c) CDBP:PO-T2T(1:1) 及 d) m-CBP:PO-T2T (1:1) 的77K低温磷光及荧光光谱

从图二中可以看出,基于三种基激复合物主体的蓝光溶液法OLED器件均得到EQE超过20%驱动电压低,效率衰减很低的优异性能。其中基于CDBP/PO-T2T界面基激复合物主体的器件外量子效率达到21.0%,开启电压为3.6 V, 并且在100 cd/m2和1000 cd/m2时的工作电压只有4.4 V和5.8 V, EQE仍保持在20.2 和13.6%,是目前报道的溶液法蓝光TADF-OLEDs性能之一

具有TADF属性的高三重态能级的界面基激复合物主体: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T的定制合成以及图文解析

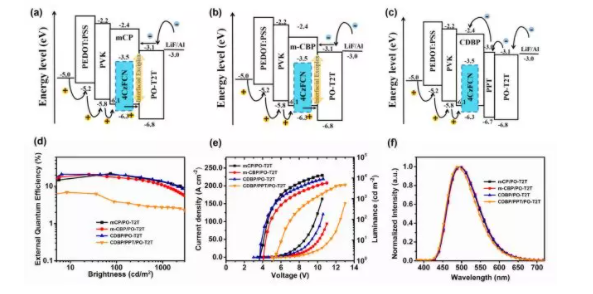

图二: 基于a) mCP/PO-T2T, b) m-CBP/PO-T2T和 c) CDBP/PO-T2T的蓝光器件结构及他们的各层能级和载流子注入过程;不同体系蓝光器件的电致发光特性:d) EQE-亮度曲线, e) J-V-L曲线, f) EL光谱


为了更进一步将界面激基复合物主体应用到溶液法,基于CDBP/PO-T2T体系,通过加入磷光红光分子Ir(MDQ)2acac得到白光溶液法器件。白光OLED的最大外量子效率达到20.8%,是目前报道的基于蓝光TADF分子的溶液法白光的效率,并且器件在100 cd/m2和1000 cd/m2亮度下仍保持20.2%和11.8%的EQE,具有很低的效率衰减特性。同光白光在不同工作亮度下的PL光谱可以看出,白光器件在工作亮度下光谱变化不大,色稳定性高

具有TADF属性的高三重态能级的界面基激复合物主体: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T的定制合成以及图文解析

图三: a)基于CDBP/PO-T2T体系的白光器件结构及他们的各层能级和EQE/PE-亮度曲线; b)1000亮度下白光器件发光图及去J-V-L曲线; c)不同亮度下白光光谱图; e)不同工作亮度下的 1931 CIE坐标图

研究小结

界面基激复合物主体引入溶液法OLED器件制备中去,解决了目前蓝光TADF-OLEDs溶液法驱动电压高,效率衰减大的问题,制备了最大外量子效率超过20%的高性能溶液法白光和蓝光器件,为溶液法OLED器件结构的优化提供了思路。

文章链接:https://pubs.rsc.org/en/content/articlelhaiding/2019/tc/c9tc03468d#!divRelatedContent&articles

具有TADF属性的高三重态能级的界面基激复合物主体: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T的定制合成以及图文解析

上海金畔生物科技有限公司提供金属配合物,热激活延迟荧光(TADF)材料,聚集诱导延迟荧光(AIDF)材料,聚集诱导发光AIE材料的定制合成

IndCzpTr-1蓝光TADF材料

IndCzpTr-2蓝光TADF材料

3,7-DPTZ-DBTO2

TADF分子SFI34oTz

TADF分子SFI34mTz

TADF分子SFI34pTz

TADF分子SFI34PhTz

TADF分子SFI23mTz

TADF分子SFI23pTz

TADF分子SFI12pTz

蓝光TADF材料(InCz34DPhTz)

蓝光TADF分子(InCz23DPhTz)

蓝光TADF分子(InCz23DMeTz)

蓝光TADF分子(InCz23FlTz)

Ac-46DPPM

Ac-26DPPM

TADF分子(SFI34pPM)

TADF分子(SFI23pPM)

TADF分子(3CzPhpPM)

PO-T2T,cas,1646906-26-4,钌(Ⅱ)多吡啶配合物[Ru(phen)(Hecip)](ClO4)2

PO-T2T,cas,1646906-26-4,钌(Ⅱ)多吡啶配合物[Ru(phen)(Hecip)](ClO4)2

中文名称:2,4,6-三[3-(二苯基膦氧基)苯基]-1,3,5-三唑

中文同义词:2,4,6-三[3-(二苯基膦氧基)苯基]-1,3,5-三唑;[(1,3,5-三嗪-2,4,6-三基)-三(苯-3,1-二基)]-三(二苯基氧化膦)

英文名称:2,4,6-Tris[3-(diphenylphosphinyl)phenyl]-1,3,5-triazine

CAS号:1646906-26-4

分子式:C57H42N3O3P3

分子量:909.88

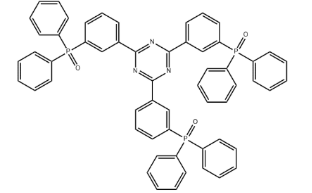

结构式如下:

 PO-T2T,cas,1646906-26-4,钌(Ⅱ)多吡啶配合物[Ru(phen)(Hecip)](ClO4)2

PO-T2T,cas,1646906-26-4,钌(Ⅱ)多吡啶配合物[Ru(phen)(Hecip)](ClO4)2

密度  1.35±0.1 g/cm3(Predicted)

储存条件  15-25°C

酸度系数(pKa) 0.00±0.10(Predicted)

Absorption λmax272 nm (in DCM)

熔点  TGA 460 °C(0.5% weight loss)

气味 (Odor) Off-white powder/crystals

描述:PO-T2T,命名2,4,6-[3-(二苯基膦基)苯基]-1,3,5-三嗪,缺电子,有一个三嗪中心和三个二苯基膦。

PO-T2T与其他给电子主体材料形成激基复合物,例如mCP,是一种流行的具有高三重态能级的TADF主体材料。激基复合物在主体中的mCPPO-T2T之间有效形成,并且从激基复合物到蓝色磷光掺杂剂(即FIrpic)的能量转移也是有效的,能够在不损失能量的情况下获得三重态。

由于其缺电子性质,PO-T2T也被用作有机电子器件中的电子传输层(ETL/空穴阻挡层(HBL)材料。

相关产品:

t-Bu-TAZ/TAZ cas150405-69-9 3-(联苯-4-基)-5-(4-叔丁基苯基)-4-苯基-4H-1,2,4-三唑

PO-T2T cas:1646906-26-4 2,4,6-三[3-(二苯基膦氧基)苯基]-1,3,5-三唑

TpPyPB cas:921205-02-9 1,3,5-三(4-吡啶-3-基苯基)苯

3TPYMB cas:929203-02-1 3TPYMB

SPPO13 cas:1234510-13-4 2,7-双(二苯基氧膦基)-9,9'-螺双[芴]

P3DDT cas:137191-59-4 聚(3-十二基噻吩-2,5-二基)

PO-T2T,cas,1646906-26-4,钌(Ⅱ)多吡啶配合物[Ru(phen)(Hecip)](ClO4)2
