相关产品目录：
多联吡啶锌配合物修饰MIL-101
Cu-MOF-199/SWCNTs
MOF改性聚丙烯腈纳米纤维复合材料
GO-MOF改性聚偏氟乙烯
Zr-MOF改性ZnCdS纳米微球
MOF改性氧缺陷介孔锰钴氧纳米片
氨基改性Mg-MOF-74(NH2-Mg-MOF-74)
MOF-199改性聚乳酸复合材料(MOF-199-PLA)
氮化硼纳米片改性Mg-MOF-74
MOF-199@GO改性聚偏氟乙烯(PVDF)膜
双硫脲改性Zr-MOF吸附材料
聚多巴胺(PDA)改性MOF-5
羧酸改性的UiO-66(Zr)膜
金纳米棒-卟啉MOF复合材料(GNR@TCPP-MOF)
厂家：上海金畔生物科技有限公司
厂家：上海金畔生物科技有限公司
我们提供了使用共沉淀法制备磷酸钙/明胶复合材料纳米级颗粒的制备方法，实现了磷酸钙/明胶复合材料纳米颗粒的一步法制备，
一种磷酸钙/明胶复合材料纳米颗粒的制备方法，包括如下步骤：
(1)将明胶在20-90℃下溶解在去离子水中得到明胶水溶液，向其中加入磷酸盐，搅拌溶解，调pH至7-14，得磷酸盐-明胶水溶液；
(2)将钙盐溶解在极性有机溶剂中，将得到的钙盐-有机溶剂溶液滴加至步骤(1)得到的磷酸盐-明胶水溶液中，得磷酸钙/明胶复合材料纳米颗粒的悬浊液；
(3)步骤(2)得到的悬浊液中，保持温度在20-90℃下，加入交联剂，在300-500rpm搅拌下进行交联反应；(4)终止交联反应，反应液进行反复离心和在去离子水中重悬，得磷酸钙/明胶复合材料纳米颗粒。
上海金畔生物经营着种类齐全的二维纳米材料，我们用微机械剥离和液相剥离、化学气相沉积，物理气相沉积和分子数外延方法以及其他方法制备二维纳米材料，我公司可以提供的二维晶体种类包括有石墨烯、MXenes-Max，二维过渡金属碳氮化物，二维晶体，二维薄膜，钙钛矿，CVD生长材料，功能二维材料，黑磷纳米片、层状双氢氧化物、二维MOF、Pd纳米片、六方氮化硼纳米片，锑烯纳米片和二维硼纳米片，二硫化钼等材料，我们还可以提供复杂定制类产品。
产品：
Rb掺杂Co-Fe类普鲁士蓝纳米材料
锗-硅量子点掺杂二氧化钛复合纳米薄膜材料
PDDA包裹普鲁士蓝纳米粒子
纳米锗氧化硅复合薄膜
普鲁士蓝修饰的铁蛋白纳米颗粒
Ni-Fe(Ⅱ)普鲁士蓝/碳纳米管海绵
纳米层状Ta2AlC陶瓷粉体
NaKCoFe普鲁士蓝类配合物纳米颗粒
MnFe普鲁士蓝类似物(MnFe-PBA)
纳米钛表面掺钽TiO2薄膜
纳米多孔氮钽单晶材料
纳米球光催化钽酸盐光催化材料
离子掺杂烧绿石型钽酸钠纳米材料
超细/纳米钽钨复合粉末
纳米钽/纳米氮化硼-聚乙烯复合材料
纳米钽酸镉光催化剂
铌钽Nb-Ta系复合氧化物
N-Nb掺杂氧化铁纳米晶材料
纳米碳化铌颗粒强化铁基复合材料
纳米铌Nb钪酸铅粉体材料
纳米铌酸钠(NaNbO3)粉体材料
纳米铌Nb酸钙光催化剂
SiO2基底Nb原位掺杂MoS2纳米薄膜
纳米多孔结构Nb基超导薄膜
甲基紫精/K4Nb6O17层状纳米复合材料
Nb纳米线/NiTi合金纳米复合材料
纳米铋复合物表面包覆ZnO材料
纳米铋复合物表面包覆ZnO材料
Pt/Bi-(24)O-(31)Cl-(10)复合纳米片
纳米Bi2O3/BiO复合物表面包覆氧化锌复合物
树状大分子稳定的硫化铋纳米颗粒
钕掺杂改性钛酸铋(Bi4Ti3Oi2)纳米管阵列
Bi-2MoO-6/3DrGO光催化材料
Mn-Cr普鲁士蓝类纳米材料
叶酸靶向相变型载硫化铋(Bi2S3)纳米粒(FBS-PFH-NPs）
FeFe(CN)6/IG复合材料
Fe-Co普鲁士蓝类似物(Fe-CoPBA)
纳米杂多酸铋/偕胺肟纤维光催化材料
CoFe(Ⅲ)普鲁士蓝类配合物/贵金属Pt复合材料
层状、花形和棒状钛酸铋(Bi4Ti3O12BIT)纳米材料
普鲁士蓝纳米颗粒负载多肽
Co(Ⅱ)Fe(Ⅲ)普鲁士蓝类配合物
铁酸铋Bi2Fe4O9单晶纳米片
石墨烯复合碲化铋(Bi2Te3)基热电材料
CNTs/ZrO2/PB/Nafion复合膜
本文涉及-种二硫化钼/金纳米棒复合材料的制备方法，所述方法为:依靠静电作用,将呈
负电性的二硫化钼纳米片和呈正电性的金纳米棒复合,得到二硫化钼/金纳米棒复合材料。本文提供的二硫化钼/金纳米棒复合材料具有较好的光热转化性能;其制备方法简单易操作，设备要求低;制备得到的复合材料的杂质含量少,产量高，且在二硫化钼片层结构上,金纳米棒的结合密度较大。
本发明提供的二硫化钼纳米复合材料,即二硫化钼/金纳米棒复合材料的制备方法包括如下步骤:
一、呈负电位的二硫化钼纳米片的制备
(1)称取500mg二硫化钼粉末(99% )置于10mL干燥的圆底烧瓶中,通入氮气,加入5mL 1. 6mol/L分散在己烷中的正丁基锂,室温下反应48h;
(2) 反应结束后，加入己烷,稀释反应溶液,离心10min ;用己烷分散下层沉淀,反复离心2次;
(3)取下层沉淀分散在水溶液中,超声至无气泡产生;离心10min,去掉下层,取上清液，用透析膜透析48h,得到二硫化钼纳米片水溶液;
二、呈正电位的金纳米棒的制备
(1)取197μL0. 05mol/L的氯金酸溶液,加入到0.1mol/L的十六烷基三甲基溴化铵(CTAB)的水溶液中室温下搅拌均匀,加入30μL 4mmol/L 的硝酸银溶液,搅拌均匀后加入70μL 111. 7mmol/L的抗坏血酸溶液，溶液无颜色后停止搅拌;
(2)向步骤(1)的溶液中迅速加入15μL 0.01mol/L的硼氢化钠溶液，室温静置3h反应;之后离心15min后取下层,反复3次,将下层沉淀物分散在去离子水中,得到金纳米棒水溶液。
三、二硫化钼/金纳米棒纳米复合材料的制备
(1)呈负电性的二硫化钼纳米片和呈正电性的金纳米棒的复合
(2)将10mg巯基聚乙二醇加入到10mL二硫化钼水溶液中,室温下反应24h ;在二硫化钼反应溶液中加入10mL金纳米棒水溶液，混合24h得反应液;之后在反应液中继续加入5mg巯基聚乙二醇(5000), 反应24h ;
(3)反应完毕,离心10min后,取下层沉淀用去离子水分散,得到二硫化钼/金纳米棒纳米复合材料。

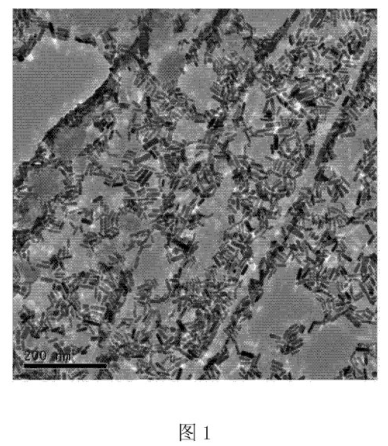

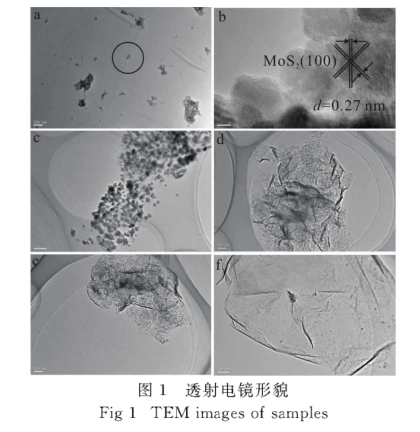

图1为实施例1制备得到的二硫化钼/金纳米棒复合材料的TEM图;

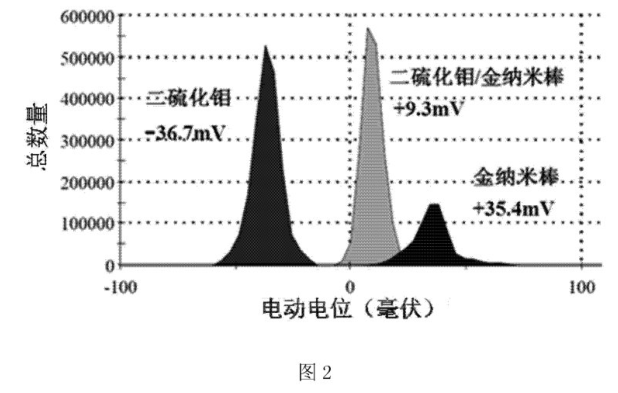

图2为二硫化钼、金纳米棒和二硫化钼/金纳米棒复合材料的电动电位分析图;

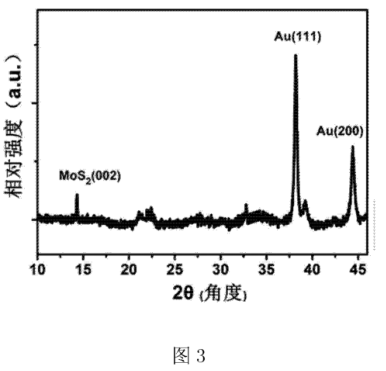

图3为实施例1得到的二硫化钼/金纳米棒复合材料的X-射线衍射图;

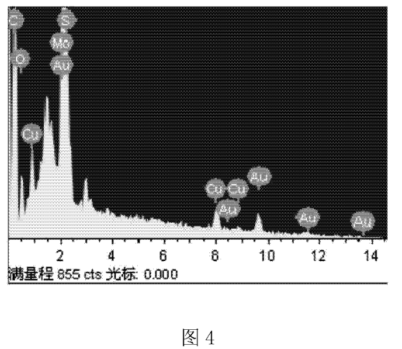

图4为实施例1得到的二硫化钼/金纳米棒复合材料的EDS能谱图;

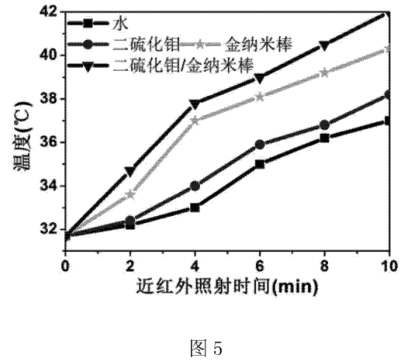

图5为实施例1得到的二硫化钼/金纳米棒复合材料的光热转换测试结果。
上海金畔生物科技有限公司可以提供的无机纳米材料主要包括有各种形状的纳米金，磁性纳米颗粒，二氧化硅纳米颗粒，介孔硅纳米颗粒，各种纳米颗粒的核壳复合产品，石墨烯和碳纳米管，定制的种类包括和各种有机大分子和小分子偶联，包括多肽，多糖，蛋白以及其他分子。 纳米金定制 磁性纳米颗粒定制 二氧化硅定制 复合纳米定制 石墨烯定制
壳聚糖/ZnO复合材料
Zn2+/CS复合膜上生长氧化锌(ZnO)
石墨烯/ZnO复合材料
纳米TiO2-ZnO复合材料
石墨烯/ZnO复合材料(简称ZnO@GR)
氧化石墨烯包覆ZnO纳米颗粒
PDMDAAC-AGE-MAA/纳米ZnO复合材料
POM/TPU/改性纳米ZnO复合材料
自支撑多孔硅/ZnO复合材料
纳米Cu(OH)2/ZnO复合材料
膨胀石墨/ZnO复合材料
Ti4+掺杂ZnO复合材料
Bi2O3-ZnO复合材料
Co/ZnO复合材料
聚丙烯/ZnO复合材料
PLA/PBS/nhaio-ZnO复合材料
多孔型PVA/tetra-ZnO(聚乙烯醇/四针状氧化锌)复合材料
聚吡咯/纳米ZnO复合材料
聚吡咯(PPy)/纳米ZnO复合物
PTT/纳米ZnO复合材料
PPy/ZnO复合材料
碳纤维/ZnO复合材料
β2-SiW11Ti/PANI/ZnO复合材料
生物质炭/ZnO复合材料
α-SiW11Cu/PANI/ZnO复合材料
Ag-ZnO复合材料
(PDMDAAC-AGE-MAA),进而与纳米ZnO复合材料
纳米ZrO2/ZnO复合材料
一维Bi2O3-ZnO复合材料
光催化剂ZnFe2O4/ZnO
二维纳米Ag/ZnO复合材料
硬脂酸改性纳米纤维素晶体/纳米ZnO复合材料
稀土La离子掺杂ZnO复合材料
阻燃PBS/ZnO复合材料
Fe3O4-ZnO复合材料
PW12/PANI/ZnO复合材料
氧化铋(Bi2O3)/氧化锌(ZnO)材料
膨胀石墨EG/ZnO复合材料
PBT/nhaio—ZnO复合材料
C-ZnO复合材料
RGO负载纳米ZnO复合材料
聚酰胺6/聚乙二醇/ZnO复合材料
杂多酸盐/聚苯胺/ZnO复合材料（SiW(11)Fe/PANI/ZnO）
导热绝缘环氧树脂/ZnO复合材料
尖晶石型纳米SnO2-ZnO复合材料
聚噻吩类衍生物/ZnO复合材料
量子点定制产品目录：
CdSe/CdS复合量子点修饰P3HT/CdSe/CdS/TiO2杂化太阳能电池
PbS QDs修饰多壁碳纳米管(MWCNT)
Cu2S QDs修饰多壁碳纳米管(MWCNT)
巯基丙酸修饰CdTe@ZnS量子点
巯基化合物修饰CdTe量子点
巯基乙酸,TGA修饰CdTe量子点(TGA-CdTeQDs)
L-半胱氨酸,L-Cys修饰CdTe量子点
还原型谷胱甘肽,GSH修饰CdTe量子点
硫脲修饰Cd掺杂ZnO水溶性量子点
巯基丙酸 (MPA)修饰CdTe量子点(CdTeQDs)
铜铟硒量子点修饰钙钛矿薄膜
钙钛矿量子点修饰磁性生物炭复合纳米材料
碳量子点修饰多级三氧化钨-泡沫镍复合材料
氧化铈量子点修饰氮化碳材料
g-C3N4量子点修饰氧化钛纳米管
氮硫掺杂碳量子点修饰钯催化剂
碳量子点修饰NCM三元正极材料
Ag量子点修饰高熵氧化物复合材料
聚合物-氨基功能化石墨烯量子点
Au@TiO量子点修饰花状三维石墨烯
二硫化钼量子点修饰二氧化钛纳米管阵列
锌钴基氧硫化物量子点修饰氮掺杂石墨烯
InAs量子点修饰GaAs/AlAs核壳结构纳米线
Nafion/血红蛋白/氮掺杂石墨烯量子点修饰电极
蓝色荧光碳量子点修饰超疏水材料
二硫化钼量子点修饰石墨烯氧化锌纳米管阵列
SbS量子点修饰GaAs纳米线
聚乙烯吡咯烷酮/硫化镉量子点（PVP/CdS）
厂家：上海金畔生物科技有限公司
碳布-铜复合材料；实物尺度:不超过30 cm2,碳布直径约10微米,铜负载量约2-4mg cm-2
|
产品颜色 |
红色 |
|
实物尺度 |
不超过30 cm2 |
|
碳布直径 |
约10微米 |
|
铜负载量 |
约2-4mg cm-2 |
|
纯度 |
99.9% |
|
储存条件 |
常温干燥 |
|
备注 |
导电性良好，碳布基底厚度0.2-0.3毫米 |
| 参数信息 | |
|---|---|
| 外观状态： | 固体或粉末 |
| 质量指标： | 95%+ |
| 溶解条件： | 有机溶剂/水 |
| CAS号： | N/A |
| 分子量： | N/A |
| 储存条件： | -20℃避光保存 |
| 储存时间： | 1年 |
| 运输条件： | 室温2周 |
| 生产厂家： | 上海金畔生物科技有限公司 |
相关定制列表
稻壳衍生的硅基复合材料
TiO2-GNs纳米复合材料
Fe3O4/Fe3C/TiO2@C复合纤维
TiO2@PC作为锂离子电池
SnO2@TiO2复合薄膜材料
Li4Ti5012/TiO2纳米复合材料
片层TiO2/SnO2复合材料
S@TiO2/PPy锂硫电池复合正极材料
锂离子电池负极材料Li4Ti5O12/TiO2/Ag
TiO2/石墨烯及TiO2/Fe3O4复合结构
纳米二氧化钛/多孔碳纳米纤维复合材料
锂离子电池负极材料CoMn2O4C/Li4Ti5O12Fe2O3@TiO2
纳米金属/TiO2复合材料
碳纳米管与金属氧化物复合材料
LTO/CNFs复合材料
二氧化钛包覆硫化亚锡(TiO2@SnS)复合材料
锂离子电池TiO2/石墨烯纳米复合材料
锂离子电池负极材料Li_4Ti_5O_(12)
TiO2/石墨烯气凝胶复合材料
锐钛矿型TiO2钠离子电池负极材料
锰氧化物及其复合物作为锂离子电池负极材料
TiO2P2O5纳米复合材料
共轭聚合物/二氧化钛纳米管复合材料
Fe3O4/TiO2复合材料
多孔Fe_3O_4复合材料
碳、二氧化钛基纳米复合材料
LTO/CNFs复合材料
Li4Ti5O12对LTO/TiO2复合材料
钛酸锂及炭包覆钛酸锂复合材料
掺杂SnO2纳米晶和TiO2-Graphene复合材料
TiO2@carbon复合材料
钛酸锂/碳纳米纤维锂离子电池负极材料
多壁碳纳米管/二氧化钛纳米复合材料(TiO2@MWNTs)
双壳层Si/TiO2/CFs复合材料
双壳结构(SiO2@TiO2@C)作为锂离子电池的负极材料
鸟巢状TiO2纳米线TiO2/Co3O4复合材料
SnO2/TiO2复合材料
互穿网络结构CNT@TiO_2多孔纳米复合材料
C@MoS2,Fe3O4@C和TiO2@C材料
TiO2/RGO负极材料
TiO2@MoS2分级结构复合材料
Li4Ti5O12-TiO2复合材料
Si@TiO2&CNTs复合材料
核壳Co3O4@a-TiO2微/纳米结构作为锂离子电池的负极材料
石墨烯复合一维二氧化钛纳米材料
锂硫电池TiO2/S复合正极材料
Li4Ti5O12材料
3D多孔石墨烯与P25(TiO2)复合用于锂离子电池
TiO2CoPtTiO2/CoPt/FeOx锂离子负极材料三维有序大孔(3DOM)材料
雪花状二氧化钛/二维纳米碳化钛复合材料
新型活性组分/石墨化介孔碳复合材料
20TiO2-GC纳米复合材料
TiO_2/石墨烯及TiO_2/Fe_3O_4复合材料
Li4Ti5O12/rutile-TiO2锂离子电池负极材料
纳米碳材料(石墨烯rGO和多壁碳纳米管MCNTs)的三维纳米复合材料
二氧化钛纳米线/二维层状碳化钛复合材料
Si和TiO2复合合成锂离子电池复合负极材料
以上内容来自金畔
随着现代工业的快速发展，树脂基复合材料(又被称为纤维增强塑料（FRP）)，凭借着自身固有的优点，越来越受到人们的青睐，广泛应用于航空航天、轨道交通、风电能源、节能建筑、体育器材等领域。
一、树脂基复合材料的界面层
树脂基复合材料的界面层，并不仅是纤维与树脂基体简单接触的一个几何界面，而是具有一定厚度、结构的过渡区域（如图1）。

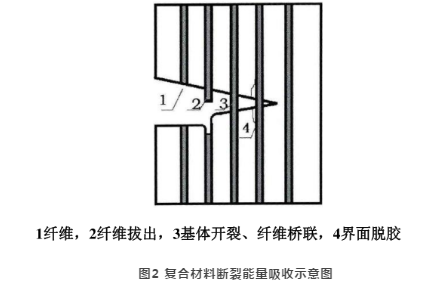

界面层的结构由树脂与纤维间的接触与润湿、树脂固化这两个阶段共同作用决定，界面层对树脂基复合材料整体的物理性能具有十分重要的影响。界面层会影响纤维与树脂基体间的应力传递、复合材料的裂纹扩展历程以及复合材料对环境因素的适应性。当受力时，复合材料会因为应力集中点的存在而发生裂纹，裂纹在树脂基体中扩展，若遇到高强度的纤维时，就会阻止其前进，裂纹被迫沿界面发展，使其脱胶。若遇到低强度的纤维就会导致纤维的断裂，而纤维的断裂与纤维从树脂基体中拔出克服摩擦力的过程，就会吸收大量的能量。裂纹在材料中不断地迫使界面脱胶，纤维拔出，基体和纤维的断裂，直至复合材料被破坏。
二、浸润剂/上浆剂

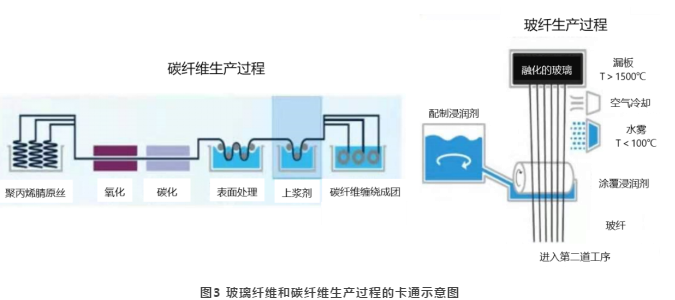

除了选用合适的基体树脂和纤维材料外，还需要关注提升纤维与树脂基体的界面结合力，这就不得不提到纤维浸润剂/上浆剂。未经表面处理的玻璃纤维表面光滑、活性基团少，其无机特性与有机特性的不相容性，使得玻璃纤维与树脂基体界面结合较弱。类似地，未经表面处理的碳纤维表面是高度稳定且非极性的光滑类石墨结构，直接与树脂基体很难形成理想的界面粘接。所以需要在玻璃纤维和碳纤维表面使用浸润剂/上浆剂进行处理。图3分别是玻璃纤维和碳纤维生产过程的卡通示意图。浸润剂/上浆剂一般由成膜剂、偶联剂、润滑剂及其它添加剂等组成的溶液、乳液或者分散体。
浸润剂/上浆剂的作用主要有如下几点：
1、保护“新鲜出炉”的纤维表面免受磨损，减少毛羽产生；
2、使纤维在加工以及后加工过程中不会断裂；
3、使纤维不受水的侵蚀；
4、提高界面剪切强度和界面结合力，提升复合材料综合物理性能。

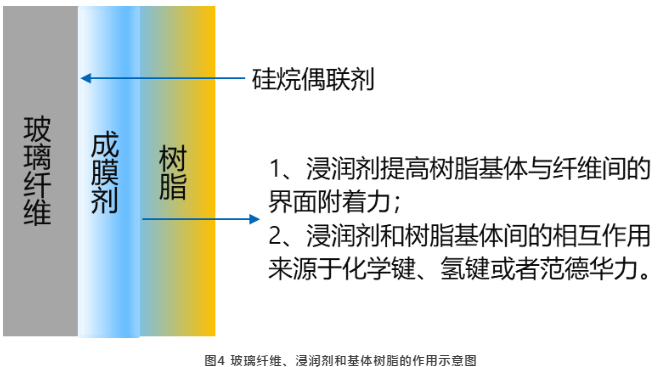

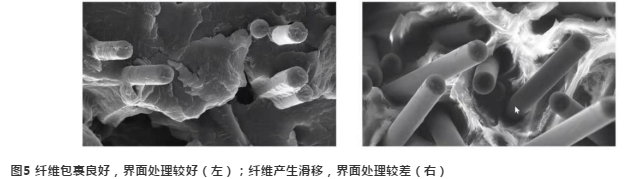

例如，以玻璃纤维为例，下图是玻璃纤维、浸润剂和基体树脂的作用示意图（如图4）。硅烷偶联剂与玻璃纤维表面反应生成硅氧键，而硅烷偶联剂另一端含有氨基、环氧、双键等有机官能团，能与成膜剂相溶。成膜剂的作用是在纤维表面形成一层较厚且坚韧的连续保护膜，防止纤维被摩擦损伤，同时所形成的连续保护膜必须有良好的弹性，以适应高速拉丝工艺。成膜剂一般有聚醋酸乙烯酯、聚酯、环氧树脂、聚氨酯等树脂的分散体或乳液。润滑剂一般有醚类、醇的共聚物类、阳离子胺盐类、油酸酯类等。在扫描电镜下（如图5所示），良好的纤维界面处理是纤维被树脂包覆良好，而较差的纤维界面处理则是纤维在树脂中可以滑移或者有光滑的断面。

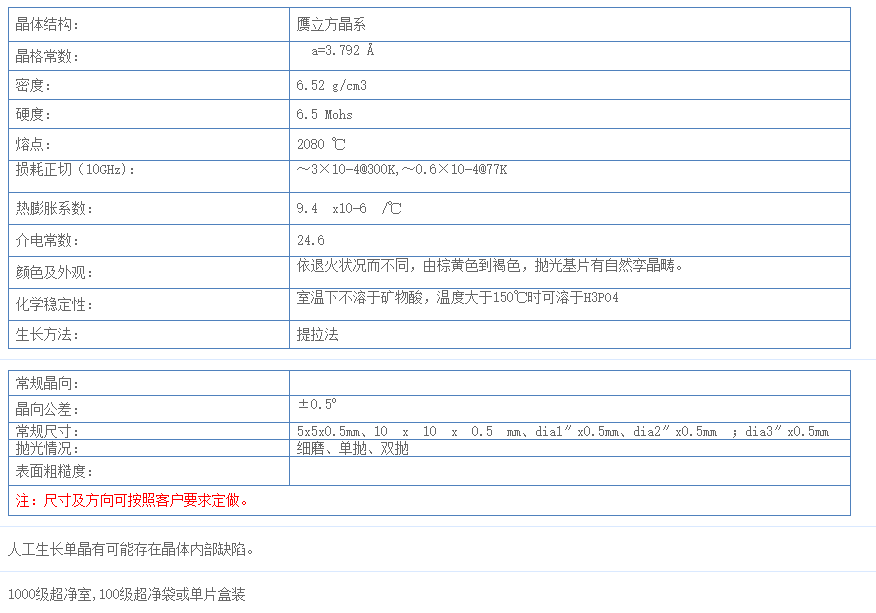

铝酸镧晶体，化学式LaAlO3。属六方晶系。晶胞参数a=0.3972纳米，熔点2080℃，密度6.52克/厘米3，莫氏硬度6.5。是一种重要的衬底材料。与多种钙钛矿结构材料晶格匹配好，是外延生长高温超导薄膜和巨磁薄膜极好的衬底材料，结点性能适合于低温损耗微波及介电共振方面的应用。通常采用直拉法生长。LaAlO3晶体对多种钙钛矿结构材料晶格匹配好，是外延生长高温超导薄膜和巨磁阻薄膜极好的衬底材料，其介电性能适合于低损耗微波及介电共振方面的应用。
相关产品
Bi2S3改性TiO2复合材料
聚吡咯(PPy)包裹的Bi2S3纳米线组装体
Bi2S3含量可调的Bi2S3/g-C3N4复合材料
Bi2S3/TiO2复合材料
Bi2S3/g-C3N4复合材料
空心球状的NiS/NiS2复合材料
海胆状结构的Bi2S3/CdS金属硫化物异质结构复合材料
上海金畔生物科技有限公司可以提供各种二维晶体材料以及晶体基片，如HfTe2 碲化铪晶体、HfSe2 硒化铪晶体、HfS2 硫化铪晶体、GeSe 硒化锗晶体、GaTe晶体、GaSe 硒化镓晶体、Fe3GeTe2晶体、CuS 晶体、CdI2晶体>10平方毫米、BiTe晶体、BiSe 晶体、硫化铋 Bi2S3 晶体、Bi2O2Te 晶体、AgCrSe2晶体、hBN 六方氮化硼晶体等等; 我们提供的产品仅仅用于科研,不能用于临床,也提供二维晶体粉末材料.
产地 ：上海
纯度：99%
石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能
采用酞菁铁(FePc)粉体和石墨烯(G)共研磨然应法制备了G/FePc 复合材料，研究G对FePc耐热性能和吸波性能的影响。采用SEM和XPS表征了GCPc复合材料的表面形貌和G与FePc之间的相互作用，结果发现，酞菁铁(FePc)均匀地吸附于G片层表面，且周华后形成了层状结构，从而改善了G/FePc复合材料的耐热性能和吸波性能。
科研人员进–步通过TGA和矢量网络分析方法研究了不同G添加量对G/FePc复合材料的耐热性能和电磁性能的影响，并对G/FePc复合材料不同厚度的吸波性能进行了模拟分析。结果表明，G/FePc复合材料的耐热性能和吸波性能均随着G含量的增抓而提高，当G添加量为5%(质量比)时，G/FePc复合材料在1000°C热解残留率达到62.2%，在3.5mn厚度下最大反射损耗达到-30.50dB,反射损耗小于一195的带宽为1.38GHz,具有优良的耐热性能和吸波性能。
采用溶剂法制备了酞菁铁(FePc)预聚体粉体，然后与不同比例石墨烯(G)共研磨，热压法制备了具有良好吸波性能的G/FePc复合材料，并研究了其结构与吸波性能。
通过SEM、XPS表征发现，酞菁铁(FePc颗粒通过π-π相互作用，吸附于G片层表面，从而赋予G/FePc复合材料优良的耐热性能、介电性能和吸波性能。
随着G添加量的增加，G/FePc复合材料的电磁波反射损耗和有效吸收频宽都有提高。G添加量为5%时，5G/FePc 复合材料的1 000°C热解残留率达到62.17%，在3.5 mm厚度下最大反射损耗达到一30.50dB,在一10dB以下的有效吸收频宽达1. 38 GHz。
石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能
产地：上海
纯度：99%
用途：仅用于科研
供应商：上海金畔生物科技有限公司
上海金畔生物提供的定制酞菁产品目录：
石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能
23(24)-三癸氧基酞菁锌(ZnPc-OH)
NdPc2(酞菁钕)
新型氧钒酞菁VOPC(TEF)_(16)
四羧基钌(Ⅱ)酞菁 (RuPc)
(1,5-二氧基萘)双核锌酞菁(bi-CPc)
酞菁铜配合物(cmpoCuPc)
水溶性酞菁铜(CuTcPc)
四-2,9,16,23-氨基酞菁钴 (TAPcCo)
四甘氨酸锌酞菁(ZnAAPc)
聚四氨基钴酞菁膜(p-CoTAPc)
四-α-(2,2,4-三甲基-3-戊氧基)酞菁钴(CoPc(OC8H17)4)
酞菁-青蒿琥酯缀合物（ZnPcT4A）
聚丙烯/氧化石墨烯(PP/GO)复合材料
酞菁配合物(n-come2pc)纳米棒
锡酞菁(sn-pc)
酞菁铁FePc分子
三维酞菁(Pc)聚酰亚胺(PI) COFs （MPc-PICOF-3 (M = Co(II)，H2)）
2,3,9,10,16,17,23,24八羧酞菁四酸酐M(TAPc) (M = Co, H2)
1,3,5,7-四(4-氨基苯基)金刚烷（TAPA）
八羟基酞菁
全共轭酞菁骨架（cpf-fe）
24-八(氨基)酞菁（[nh2]8copc）
吩嗪连接的金属酞菁CoPc-PDQ-COF
导电酞菁镍MOF
| 普鲁士蓝衍生的FeOOH/生物质秸秆复合材料 | 普鲁士蓝类配合物/碳复合材料 |
| 普鲁士蓝修饰的氧化铁纳米粒子 | 普鲁士蓝类配合物/铂/碳材料 |
| 普鲁士蓝修饰的铁蛋白纳米颗粒 | 普鲁士蓝类纳米配合物 |
| 普鲁士蓝修饰玻碳电极 | 普鲁士蓝-壳聚糖(PB-CS)膜 |
| 普鲁士蓝铁基合金纳米复合材料空心球纳米复合材料 | 普鲁士蓝-聚多巴胺-纳米铂多层纳米复和材料 |
| 普鲁士蓝纳米立方体-石墨烯复合材料。 | 普鲁士蓝-金纳米复合材料(PB-Au) |
| 普鲁士蓝纳米空心橄榄 | 普鲁士蓝负载多孔陶瓷复合材料 |
| 普鲁士蓝纳米颗粒(PBNPs) | 普鲁士蓝—二氧化钛纳米管复合材料 |
| 普鲁士蓝纳米晶的石墨烯复合材料 | 普鲁士蓝-二氧化硅-石墨烯新型纳米材料 |
| 普鲁士蓝粒子纳米复合材料 | 普鲁士蓝-多壁碳纳米管(PB-MWCNTs) |
| 普鲁士蓝立方块/二硫化钼纳米复合材料 | 普鲁士蓝的纳米立方体 |
| 普鲁士蓝立方块(PBNC)/二硫化钼纳米复合材料 | 普鲁士蓝-铂(PB-Pt)复合材料 |
| 普鲁士蓝类配合物三元复合电极 | 普鲁士蓝@二氧化锰纳米复合材料 |
| 普鲁士蓝类配合物Cu3[Fe(CN)6]2·11.6H2O | 普鲁士蓝/银纳米线 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
