本发明提供一种铈铕铽共掺杂纳米晶荧光粉及其制备方法，可有效解决制备时间长，耗能高以及铈的存在会影响含铕红粉的发光性能的问题。
铈铕铽共掺杂纳米晶荧光粉的制备方法，包括以下步骤：
(1)分别称取稀土原料Ce(NO3)3·6H2O、Eu(NO3)3·6H2O和Tb(NO3)3·6H2O，混合，加入离子液体[Bmim]NO3，于55-65℃搅拌30-45min，得混合液；其中各稀土原料与离子液体[Bmim]NO3摩尔比均为1:1-3；
(2)将步骤(1)所得混合液用微量进样器注射到离子液体[Bmim]PF6中，在95-105℃、10-30Hz条件下超声分散1-3h；其中离子液体[Bmim]PF6与各稀土原料之间的摩尔比均为1-3:1；
(3)将步骤(2)所得超声分散液冷却至室温，液体分层后，吸取下层液体，用丙酮洗涤，然后在8000-10000r/min转速下离心分离，得白色固体，最后置于90-100℃真空干燥2-3h，得铈铕铽共掺杂纳米晶荧光粉，同时回收上层液体，可用水从上层液体中萃取出过量的离子液体[Bmim]NO3和残留的稀土硝酸盐。

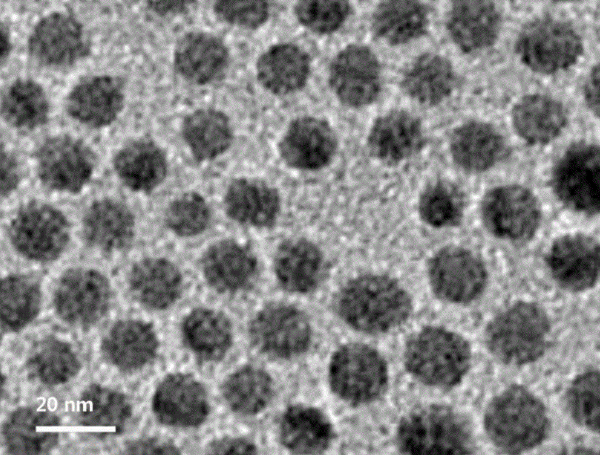

相关产品：
Y(P,V)O4: Eu3+纳米荧光粉
钒磷酸钇掺铕Y(P,V)O4:Eu3+微米荧光粉
铕离子掺杂纳米钒磷酸钇荧光粉体
铕共掺杂钒磷酸钇Y(P,V)O4:Eu3+纳米晶
Dy(3+)/Eu(3+)共掺钒磷酸钇荧光粉
铕掺杂钒钼酸钙(CaMoO4:Eu^3+)荧光粉
钒钼酸钙掺铕CaMoO4:Eu3+下转换发光材料
掺铕的钒钼酸钙(CaMoO4:Eu3+)稀土发光材料
铕掺杂钒钼酸钙(CaMoO4:Eu^3+)纳米晶
铕共掺杂磷酸钇YPO4:Eu3+纳米晶
Dy(3+)/Eu(3+)共掺磷酸钇荧光粉
铕掺杂磷酸钇(YPO4:Eu^3+)荧光粉
磷酸钇掺铕YPO4:Eu3+下转换发光材料
掺铕的磷酸钇(YPO4:Eu3+)稀土发光材料
铕离子掺杂纳米钒酸钇荧光粉体
铕共掺杂钒酸钇YVO4:Eu3+纳米晶
Dy(3+)/Eu(3+)共掺钒酸钇荧光粉
铕掺杂钒酸钇(YVO4:Eu^3+)荧光粉
钒酸钇掺铕YVO4:Eu3+下转换发光材料
掺铕的钒酸钇(YVO4:Eu3+)稀土发光材料
